商品の詳細:
|
| 電圧を使用して: | 12KV | 連続した流れ: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| 容量の破損: | 20KA | タイプ: | プルアウト |
| 元: | 鄭州、中国 | 製造所: | KNKONG-ELECTRIC |
| ハイライト: | 密閉型ポールVCBサーキットブレーカ、引き出し式ソリッドVCBサーキットブレーカ、20KA遮断VCBサーキットブレーカ,Withdrawable Solid VCB Circuit Breaker,20KA Breaking VCB Circuit Breaker |
||

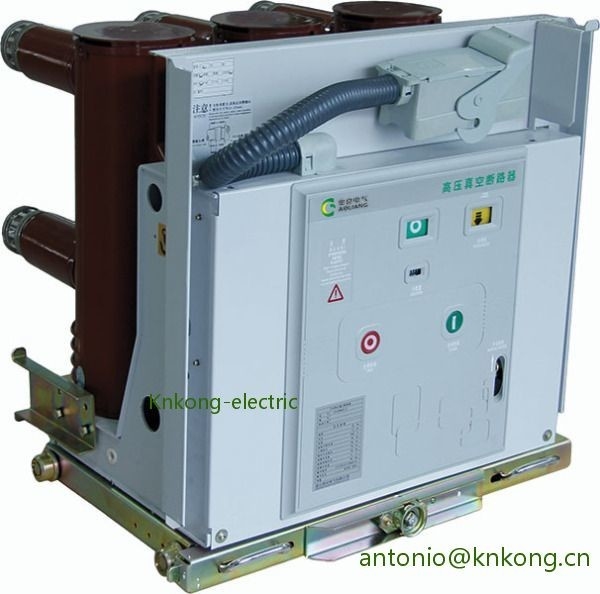

VS1シリーズ引き出し式ソリッドシールポールVCB真空遮断器20KA遮断
電圧：12KV-24 KV
現在：630-1250A-1600A-2000A
遮断電流：20KA
タイプ：引き出し可能/固定
製品の概要
二次回路
真空遮断器は、定格電圧12KVの三相AC50Hzの電力システム用の屋内開閉装置です。民生用溶解真空遮断器は、産業および鉱業企業の電力網機器および電力機器の保護および制御ユニットとして使用されます。定格使用電流での頻繁な運転が必要な場所や、短絡電流が頻繁に遮断される場所に適しています。
技術的パラメータ
| いいえ。 | アイテム | 単位 | パラメータ | ||||||
| 1 | 定格電圧 | KV | 12 | ||||||
| 2 | 定格周波数 | Hz | 50/60 | ||||||
| 3 |
定格絶縁レベル |
1分の電源周波数耐電圧（rm s） |
KV |
42（相間、相間） 48（分離距離全体） |
|||||
| 照明インパルス耐電圧（ピーク） |
75（相間、相間） 85（分離距離全体） |
||||||||
|
4 |
定格電流 |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 定格短絡遮断電流 |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | 定格短時間耐電流 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 定格短絡マーキング電流 | 50 | 63 | 80 | 100 | ||||
| 8 | 定格ピーク耐電流 | 50 | 63 | 80 | 100 | ||||
| 9 | 短絡の定格持続時間 | s | 4 | ||||||
| 10 | 定格動作シーケンス | O-0.3sO / C-180s-O / C | |||||||
| 11 | 定格短絡電流の遮断時間 | タイムズ | 30/20回（40KA） | ||||||
| 12 | 機械的耐久性 | Ops | 20000 | ||||||
| 13 | 定格シングルコンデンサバンク遮断電流 |
A |
630 | ||||||
| 14 | 定格連続コンデンサバンク遮断電流 | 400 | |||||||
| 15 | 二重地絡遮断電流 | 27.4 | |||||||
| 16 | 許容最大接触侵食 |
んん |
3 | ||||||
| 17 | 開いている連絡先間のクリアランス | 10±1 | |||||||
| 18 | オーバーストローク | 3.5±0.5 | |||||||
| 19 | 三相開閉の非同時性 |
MS
|
≤2 | ||||||
| 20 | 連絡先閉鎖のバウンス期間 | ≤2 | |||||||
| 21 | 平均破壊速度（瞬間破壊6mm） |
MS
|
1.1±0.2 | ||||||
| 22 | 平均製作速度 | 0.8±0.2 | |||||||
| 23 | 時間を作る |
MS
|
≤100 | ||||||
| 24 | 休憩時間 | ≤50 | |||||||
|
25 |
各相主回路の抵抗 |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A〜2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 接触破壊バウンス振幅 | んん | ≤2 | ||||||
|
27 |
定格動作電圧 | 定格動作電圧（V）AC / DC |
V |
24 * | 110 | 220 | |||
| 通常動作電圧の範囲 | 開放：定格電圧65％〜120％、定格電圧30％未満の場合、開放運転はできません | ||||||||
| 28 | エネルギー貯蔵モーターの定格電圧 | V | AC110 / 220、DC110 / 220 | ||||||
| 29 | エネルギー貯蔵時間 | S | ≤15 | ||||||
