屋外VCBの遮断器

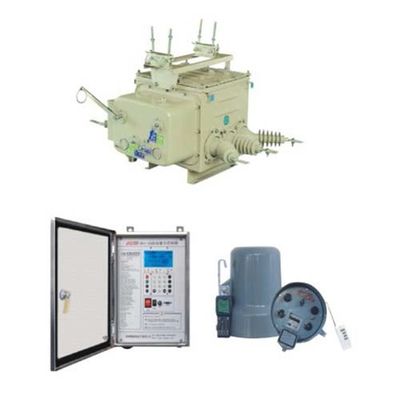

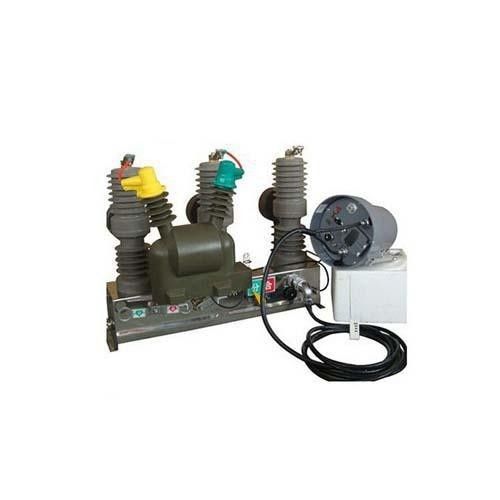

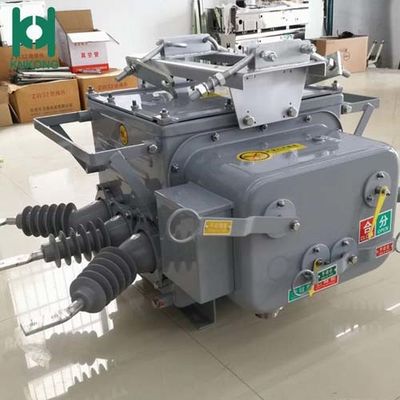

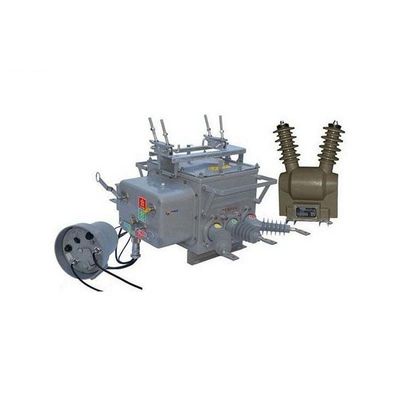

/filedownload/50488ZW20シリーズ真空の遮断器は3部から成っている:遮断器ボディ、作動のメカニズムおよび持ち上がる装置。遮断器ボディは伝導性回路、絶縁材システム、シールおよびハウジングから成っている。全体の伝導性のループはワイヤー行なう棒、伝導性クリップ、柔らかい関係および真空のアークの部屋そして形作られる。

このプロダクトはSF6ガスの絶縁材を使用する。入口および出口の絶縁の袖はエポキシ樹脂 ケイ素のゴムと完全に投げられる。スイッチの容積を減らすためには、AおよびC段階はよく外的な絶縁材を保障するのに角のブッシュを使用する。内部はまた満たすSF6ガスの場合には合成の絶縁材の構造を、それことができる対応する絶縁材のレベルに達する採用しない。

このプロダクトは成長した密封の構造を採用する:ハウジングのメカニズム カバーそして表表紙は押す形成溝と密封され、出力ポインター シャフトは二重0"とリング密封され、よい気密性を保障するために入口および出口ライン ブッシュは完全に投げられる。

正常なサービス状態:

1. Altitude≤2000

2. 周囲温度:-15℃~+50℃

3. 最高の水蒸気圧力:月24時間の≤2.2kpa1 ≤1.8kpa

4. 風圧力:≤700pa （34m/s）

5. 地震の強度≤8

6. 氷の厚さ≤10mm

7. 火無し、爆発の危険、化学腐食、激しい振動

技術的な変数
