AC 50Hz 1600A IECの中型の電圧開閉装置3P Mv Lvの開閉装置
製品紹介

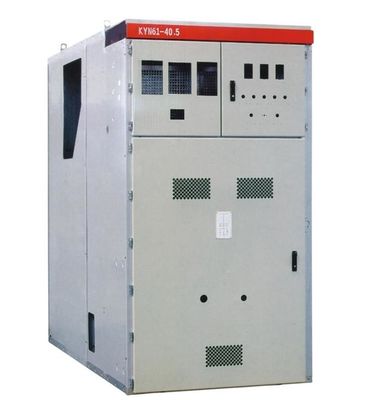

KYN61-40.5 40.5kVの金属封じられた開閉装置3P AC 50Hz、電気エネルギーの受諾として産業および採鉱企業に発電所のために、サブステーションおよび電力配分、鉄道の交通機関および配分適した評価される電圧。そして回路の制御、保護および監視機能の実施。実用新案権に適用範囲が広い操作、信頼できる電気性能、長い耐用年数、便利な維持の利点がある。
KNY61-60.5はABB/Schneider/Knkongシリーズ40.5KV VCBと装備することができる。
サービス環境:
a) 気温:-25℃~+40℃
b) 湿気:月例平均湿気95%;毎日の平均の湿気90%。
c) 高度:≤ 2500m
d) 外見上腐食性および可燃性ガス、蒸気等によって汚されない周囲の空気。
e) 頻繁で激しい振動無し
技術的なデータ
| 項目 | 単位 | データ | |
| 評価される電圧 | KV | 40.5 | |
| 評価される頻度 | Hz | 50 | |
| 評価される流れ | 1250,1600,2000 | ||
| 流れを壊す評価される短絡 | KA | 25,31.5 | |
| 評価される作成流れ（ピーク） | KA | 63,80 | |
| 4s熱安定性の流れ | KA | 25,31.5 | |
| 評価される動的流れ（ピーク） | KA | 63,80 | |
| 評価される絶縁材のレベル | 1min力頻度抵抗電圧（r.m.s） | KV | 95 |
| 電光衝動抵抗電圧（ピーク） | KV | 185 | |
| 開いたギャップ（r.m.s）を渡る1min力の頻度電圧 | KV | 118 | |
| 開いたギャップ（ピーク）を渡る電光衝動抵抗電圧 | KV | 215 | |
| エンクロージャの保護クラス |
エンクロージャIP4X、 コンパートメントIP2X間 |
||
| エンクロージャ次元（Width*Depth*Height） | mm | 1400*2800*2600 1600*2800*2600 |
|
| タイプの遮断器 | VCB:ZN85-40.5 SF6遮断器 |
||
*Note:順序の開閉装置は顧客によってSLD （一方通行の図表）を提供するべきである
主要なコンポーネントのcharateristics:
VS1-40.5屋内真空の遮断器
評価される電圧:40.5kV
評価される流れ:630 1250 1600の2000 2500A
現在の評価される短絡の破損:20 25 31.5KA
機械生命:20,000回
VS1-40.5技術的なデータ
| 項目 | 単位 | 日付 |
| 評価される電圧 |
KV |
40.5 |
| 評価される短時間力頻度抵抗電圧（1min） | 95 | |
| 評価される電光衝動抵抗電圧（ピーク） | 185 | |
| 評価されるfreq | Hz | 50/60 |
| 評価される流れ | 1250 1600 2000 2500 4000 | |
| 評価される短絡のドロップアウトの流れ | KA | 25 31.5 |
| 評価される短い時間の抵抗の流れ | 25 31.5 | |
| 評価される短い時間の絶え間ない時間 | s | 4 |
| 評価されるピーク抵抗の流れ | KA | 63 80 |
| 評価される短絡の完了の流れ | 63 80 | |
| 評価されるコンデンサー銀行ドロップアウトの流れを続けて選抜しなさい | 630/400 | |
| 開始時間（評価されるボルト。） | 氏 | 35~60 |
| 閉鎖時（評価されるボルト。） | 50~100 | |
| 機械生命 | 時 | 20000 |
| 評価される不足分のための評価される壊れ目の時間は現在を脱落させる | s | 20 |
| 評価される操作の電圧 | V | AC110/220 DC110/220 |
| モーターを貯える力の評価される流れ | W | 230 |
| 平均開始速度 | m/s | 1.6~2.0 |
| 平均最後の速度 | 0.5~0.8 | |
| 評価される操作のプロシージャ |
開始0.3s最後 開始180s最後の開始 |
