商品の詳細:
|
| 電圧: | 12KV 24KV | 現在: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| 現在の破損: | 25KA | タイプ: | 固定タイプ |
| 標準: | GB、IEC、ISO | 製造所: | KNKONG-ELECTRIC |
| ハイライト: | 1250A屋内サーキットブレーカー、25KA屋内サーキットブレーカー、埋め込みポール12KVサーキットブレーカー,25KA Indoor Circuit Breaker,Embedded Pole 12KV Circuit Breaker |
||

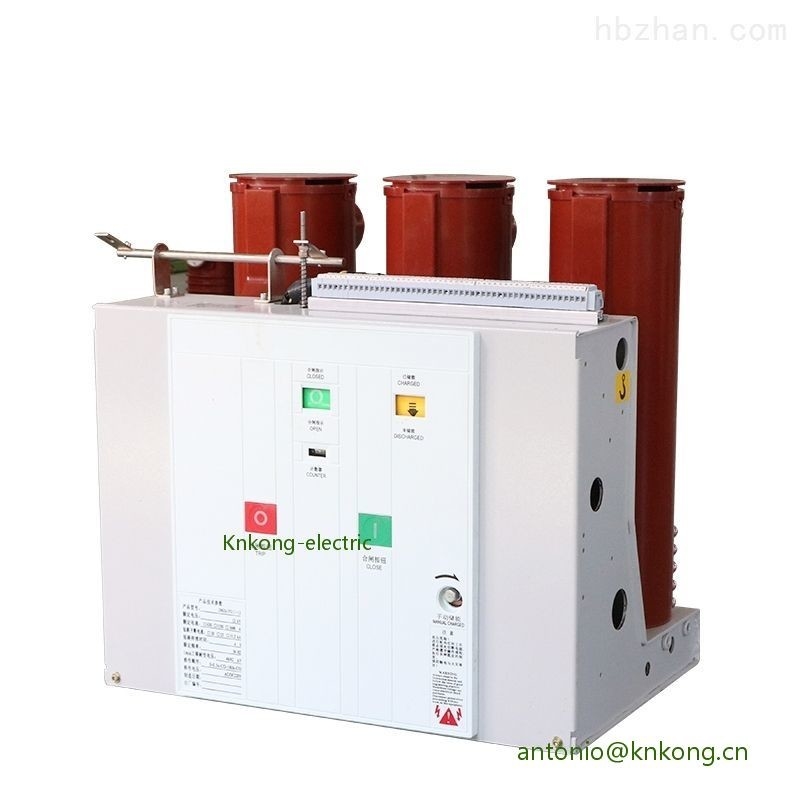

VS1-12KV1250A屋内VCB25KA、埋め込みポール付き
電圧：12KV 24KV
電流：630A 1250A 2000A
遮断電流：20KA
タイプ：固定
製品の概要
KNKONG-ELECTRIC製のVS1-12シリーズ埋め込み型真空遮断器は、12kV、24KVの三相AC 50Hz / 60Hz屋内開閉装置に使用され、産業および鉱業企業や変電所機器に最適な保護および制御ユニットです。サーキットブレーカのスプリング操作メカニズムは、モジュール式の独立したフレーム設計であり、KYN28-12（24）固定開閉装置でよく使用されます。これらのサーキットブレーカは、固定設置にすることも、引き出し式バージョンを使用する場合はトロリーと一緒に使用することもできます。
技術的パラメータ
| いいえ。 | アイテム | 単位 | パラメータ | ||||||
| 1 | 定格電圧 | KV | 12 | ||||||
| 2 | 定格周波数 | Hz | 50/60 | ||||||
| 3 | | 1分の電源周波数耐電圧（rm s） |
KV | 42（相間、相間） | |||||
| 照明インパルス耐電圧（ピーク） | 75（相間、相間） | ||||||||
4 | |
A | 630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 定格短絡遮断電流 |
KA | 20 | 25 | 31.5 | 40 | |||
| 6 | 定格短時間耐電流 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 定格短絡マーキング電流 | 50 | 63 | 80 | 100 | ||||
| 8 | 定格ピーク耐電流 | 50 | 63 | 80 | 100 | ||||
| 9 | 短絡の定格持続時間 | s | 4 | ||||||
| 10 | 定格動作シーケンス | O-0.3sO / C-180s-O / C | |||||||
| 11 | 定格短絡電流の遮断時間 | タイムズ | 30/20回（40KA） | ||||||
| 12 | 機械的耐久性 | Ops | 20000 | ||||||
| 13 | 定格シングルコンデンサバンク遮断電流 |
A | 630 | ||||||
| 14 | 定格連続コンデンサバンク遮断電流 | 400 | |||||||
| 15 | 二重地絡遮断電流 | 27.4 | |||||||
| 16 | 許容最大接触侵食 |
んん | 3 | ||||||
| 17 | 開いている連絡先間のクリアランス | 10±1 | |||||||
| 18 | オーバーストローク | 3.5±0.5 | |||||||
| 19 | 三相開閉の非同時性 | MS
| ≤2 | ||||||
| 20 | 連絡先閉鎖のバウンス期間 | ≤2 | |||||||
| 21 | 平均破壊速度（瞬間破壊6mm） | MS
| 1.1±0.2 | ||||||
| 22 | 平均製作速度 | 0.8±0.2 | |||||||
| 23 | 時間を作る | MS
| ≤100 | ||||||
| 24 | 休憩時間 | ≤50 | |||||||
25 | |
μΩ | 630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A〜2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 接触破壊バウンス振幅 | んん | ≤2 | ||||||
27 | 定格動作電圧 | 定格動作電圧（V）AC / DC |
V | 24 * | 110 | 220 | |||
| 通常動作電圧の範囲 | 開放：定格電圧65％〜120％、定格電圧30％未満の場合、開放運転はできません | ||||||||
| 28 | エネルギー貯蔵モーターの定格電圧 | V | AC110 / 220、DC110 / 220 | ||||||
| 29 | エネルギー貯蔵時間 | S | ≤15 | ||||||
