商品の詳細:
|
| 定常電圧: | 12KVか24KV | 働く流れ: | 最高2000A |
|---|---|---|---|
| 現在の破損: | 25KA | タイプ: | プルアウト/固定 |
| 段階の間隔: | 205-310mm | ブランド: | KNKONG-ELECTRIC |
| ハイライト: | 25KA遮断固定回路ブレーカー、VCB固定回路ブレーカー、205mm位相間隔固定回路ブレーカー,VCB Fixed Circuit Breaker,205mm Phase Spacing Fixed Circuit Breaker |
||

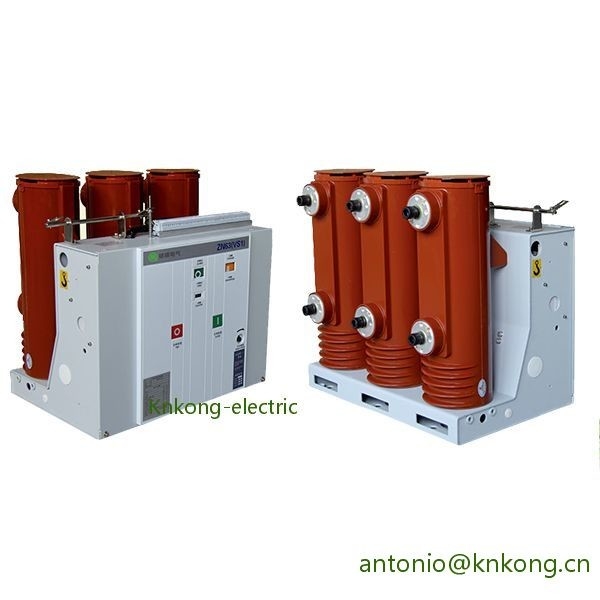

VS1-12 VCB 25KA205mmの位相間隔を備えた遮断固定屋内サーキットブレーカ
電圧：12-24KV
電流：最大2000A
遮断電流：最大25KA
タイプ：固定
位相間隔：205-310mm
製品の概要
通常のサービス状態
| 高度 | ≤1000m | |
| 周囲温度 | マックス | + 40℃ |
| 最小 | -15℃ | |
|
周囲湿度： 最大平均湿度 |
24時間≤95％ | |
| 1ヶ月≤90％ | ||
| 最大水蒸気圧 | 24時間≤2.2kpa | |
| 1ヶ月≤1.8kpa | ||
技術的パラメータ
| いいえ。 | アイテム | 単位 | パラメータ | ||||||
| 1 | 定格電圧 | KV | 12 | ||||||
| 2 | 定格周波数 | Hz | 50/60 | ||||||
| 3 |
定格絶縁レベル |
1分の電源周波数耐電圧（rm s） |
KV |
42（相間、相間） 48（分離距離全体） |
|||||
| 照明インパルス耐電圧（ピーク） |
75（相間、相間） 85（分離距離全体） |
||||||||
|
4 |
定格電流 |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 定格短絡遮断電流 |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | 定格短時間耐電流 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 定格短絡マーキング電流 | 50 | 63 | 80 | 100 | ||||
| 8 | 定格ピーク耐電流 | 50 | 63 | 80 | 100 | ||||
| 9 | 短絡の定格持続時間 | s | 4 | ||||||
| 10 | 定格動作シーケンス | O-0.3sO / C-180s-O / C | |||||||
| 11 | 定格短絡電流の遮断時間 | タイムズ | 30/20回（40KA） | ||||||
| 12 | 機械的耐久性 | Ops | 20000 | ||||||
| 13 | 定格シングルコンデンサバンク遮断電流 |
A |
630 | ||||||
| 14 | 定格連続コンデンサバンク遮断電流 | 400 | |||||||
| 15 | 二重地絡遮断電流 | 27.4 | |||||||
| 16 | 許容最大接触侵食 |
んん |
3 | ||||||
| 17 | 開いている連絡先間のクリアランス | 10±1 | |||||||
| 18 | オーバーストローク | 3.5±0.5 | |||||||
| 19 | 三相開閉の非同時性 |
MS
|
≤2 | ||||||
| 20 | 連絡先閉鎖のバウンス期間 | ≤2 | |||||||
| 21 | 平均破壊速度（瞬間破壊6mm） |
MS
|
1.1±0.2 | ||||||
| 22 | 平均製作速度 | 0.8±0.2 | |||||||
| 23 | 時間を作る |
MS
|
≤100 | ||||||
| 24 | 休憩時間 | ≤50 | |||||||
|
25 |
各相主回路の抵抗 |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A〜2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 接触破壊バウンス振幅 | んん | ≤2 | ||||||
|
27 |
定格動作電圧 | 定格動作電圧（V）AC / DC |
V |
24 * | 110 | 220 | |||
| 通常動作電圧の範囲 | 開放：定格電圧65％〜120％、定格電圧30％未満の場合、開放運転はできません | ||||||||
| 28 | エネルギー貯蔵モーターの定格電圧 | V | AC110 / 220、DC110 / 220 | ||||||
| 29 | エネルギー貯蔵時間 | S | ≤15 | ||||||
