商品の詳細:
|
| 電圧: | 12KVから24KVへの | 現在: | 630Aから2000Aへの |
|---|---|---|---|
| 現在の破損: | 最高25KA | タイプ: | プルアウト |
| 標準: | GB、ISO、IEC | 製造所: | KNKONG-ELECTRIC |
| ハイライト: | 630A真空のプルアウト遮断器,VCBのプルアウト遮断器,12KVプルアウト遮断器 |
||

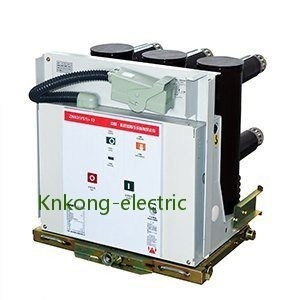

VCB 12KV 630A VS1シリーズ真空の遮断器のプルアウト タイプ
電圧:12KV
現在:630A
現在の破損:25KA
タイプ:プルアウト
VS1シリーズ遮断器は安定性が高く、高い信頼性を特色にする
作動のメカニズムから、VS1シリーズ真空の遮断器の伝達部品は最大限に活用された。モジュラーばねのメカニズムは使用中を維持して容易である修理時間は電源異常の後でより短い、部品はより多目的であり、装置の性能を非常に改善する真空の断続器との両立性はよりよい。
正常なサービス状態
| 高度 | ≤1000m | |
| 周囲温度 | 最高 | +40℃ |
| 分 | -15℃ | |
|
包囲された湿気: 最高平均湿気 |
24時間≤95% | |
| 1か月≤90% | ||
| 最高の水蒸気圧力 | ≤2.2kpa 24時間の | |
| 1か月≤1.8kpa | ||
技術的な変数
| いいえ。 | 項目 | 単位 | 変数 | ||||||
| 1 | 評価される電圧 | KV | 12 | ||||||
| 2 | 評価される頻度 | Hz | 50/60 | ||||||
| 3 |
評価される絶縁材のレベル |
1min力頻度抵抗電圧（r. m. s） |
KV |
42 （の段階に地球phase-to-phase） 48 （隔離の間隔を渡って） |
|||||
| つける衝動抵抗電圧（ピーク）を |
75 （の段階に地球phase-to-phase） 85 （隔離の間隔を渡って） |
||||||||
|
4 |
評価される流れ |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000年 | ||||||
| 2000年 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 現在の評価される短絡の破損 |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | 評価される短時間の抵抗の流れ | 20 | 25 | 31.5 | 40 | ||||
| 7 | 評価される短絡の記号電流 | 50 | 63 | 80 | 100 | ||||
| 8 | 評価されるピーク抵抗の流れ | 50 | 63 | 80 | 100 | ||||
| 9 | 短絡の評価される持続期間 | s | 4 | ||||||
| 10 | 評価される作動順序 | O-0.3s-O/C-180s-O/C | |||||||
| 11 | 評価される短絡の流れの時の破損 | 時 | 30/20の時（40KA） | ||||||
| 12 | 機械持久力 | Ops | 20000 | ||||||
| 13 | 流れを壊す評価される単一のコンデンサー銀行 |
|
630 | ||||||
| 14 | 流れを壊す評価される続けてコンデンサー銀行 | 400 | |||||||
| 15 | 現在の二重地球の欠陥の破損 | 27.4 | |||||||
| 16 | 正当な最高の接触腐食 |
mm |
3 | ||||||
| 17 | 開いた接触間の整理 | 10±1 | |||||||
| 18 | 打撃に | 3.5±0.5 | |||||||
| 19 | 3-phase開閉の非同時性 |
氏
|
≤2 | ||||||
| 20 | 接触の完了の持続期間を跳ねなさい | ≤2 | |||||||
| 21 | 平均破損の速度（6mmを壊す瞬間） |
m/s
|
1.1±0.2 | ||||||
| 22 | 平均作成速度 | 0.8±0.2 | |||||||
| 23 | 時間の作成 |
氏
|
≤100 | ||||||
| 24 | 時間の破損 | ≤50 | |||||||
|
25 |
各段階主要な回路の抵抗 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 跳ね上がりの広さを壊す接触 | mm | ≤2 | ||||||
|
27 |
評価される作動の電圧 | 評価される作動の電圧（V） AC/DC |
V |
24* | 110 | 220 | |||
| 正常運営の電圧の規模 | 開始:電圧が30%の評価される電圧より低ければ65%-120%操作を開ける評価される電圧は、許可されない | ||||||||
| 28 | エネルギー蓄積 モーターの評価される電圧 | V | AC110/220、DC110/220 | ||||||
| 29 | エネルギー蓄積の時間 | S | ≤15 | ||||||
