商品の詳細:
|
| 評価される電圧: | 40.5 KV | 評価される流れ: | 630-2500A |
|---|---|---|---|
| 評価される頻度: | 50/60Hz | 標準: | ISO IEC GB |
| 製造所: | KNKONG | OEM/ODM: | 利用できる |
| ハイライト: | 三相HV VCB,40.5 KVの屋内真空の遮断器,3段階HV VCB |
||

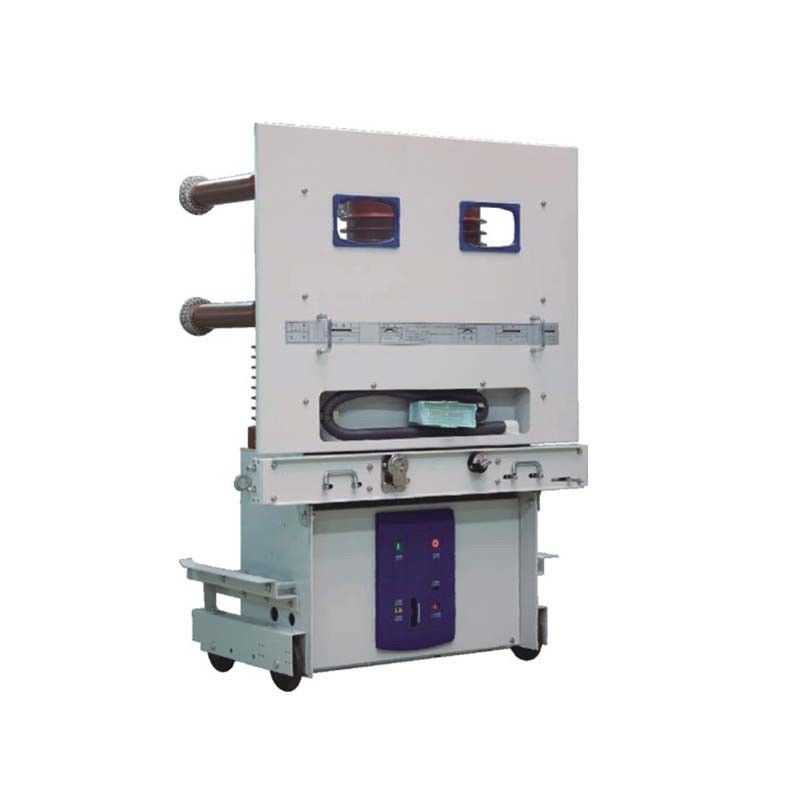

屋内H.V. VCB VS1-40.512-40.5KV、三相50HZ 400/630A、AC/DC 110/220V CCC、ISO9001のセリウム、CB、IEC60898
製品紹介
VS1-40.5/Tのタイプ屋内高圧真空の遮断器は開閉装置KYN61-40.5 （Z）のために使用される。それは電源および配分装置の新型である。このプロダクトはGB1984-2003標準に従ってある。
構造の特徴
この種類のVCBは統合された設計を採用し、オープン タイプの真空の遮断器および絶縁材の真空の遮断器と異なっている。
1. 特別な技術を通したリング昇給の樹脂が付いている真空の断続器そして伝導性回路の付属品は棒に密封される。
2. それからモジュール方式にされた回路によってモジュラー遮断器で集まっていた。
3. この種類の優秀なelectrical&mechanical特性とのVCB現代世界の真空の遮断器の高度のレベル。
正常なサービス状態
1. 周囲温度:-15℃ +40℃は、平均温度24時間の35℃より多くではない
2. 海水位の上の高さ:≤1000m;
3. 相対湿度:日の平均湿気は95%以下あるべきではない;月の平均湿気は90%以下あるべきではない;
4. 飽和蒸気圧力:日の平均圧力は2. 2kPaが、月の平均湿気もっとよりl.8kPaあるべきではない以上べきである;
5. 環境条件:それは塵、煙、化学腐食、可燃性ガスおよび塩の発煙の汚染なしに場所に取付けられているべきである。
VS1-40.5/Eの技術的な変数
| いいえ。 | 項目 | 単位 | 変数 |
| 1 | 評価される電圧 | KV | 40.5 |
| 2 | 評価される頻度 | Hz | 50 |
| 3 | 評価される力の頻度抵抗voltage/1分 | KV | 95 |
| 4 | 評価される電光衝動抵抗電圧 | KV | 185 |
| 5 | 評価される流れ | 630 1250 1600 2000 2500 | |
| 6 | 現在の評価される短絡の破損 | KA | 20 25 31.5 |
| 7 | 評価される短時間の抵抗の流れ | KA | 20 25 31.5 |
| 8 | 評価される短絡の記号電流 | KA | 50 63 80 |
| 9 | 流れの抗の評価されるピーク値 | KA | 50 63 80 |
| 10 | 短絡の評価される持続期間 | s | 4 |
| 11 | 評価される作動順序 | O 0.3s CO 180s CO | |
| 12 | 時間の破損 | 氏 | ≤80 |
| 13 | 機械持久力 | 時 | 10000 |
| 14 | 流れを壊す評価される単一のコンデンサー銀行 | 400/630 | |
| 15 | 現在の破損の時を壊す評価される短絡 | 時 | 30 |
| 16 | サイズ（length*width*high） | mm | 1246*1700*905 |
| 17 | エネルギー蓄積 モーターの評価される電圧 | V | AC110/220、DC110/220 |
| 18 | 重量 | Kg | 466 |
機械特性変数
| いいえ。 | 項目 | 単位 | 変数 |
| 1 | 開いた接触間の整理 | mm | 18±2 |
| 2 | 打撃に | 3.5~4 | |
| 3 | エネルギー蓄積 モーターの評価される力 | W | 230 |
| 4 | エネルギー蓄積の時間 | s | ≤15 |
| 5 | 接触の完了の持続期間を跳ねなさい |
氏 |
≤3 |
| 6 | 3-phase開閉の非同時性 | ≤2 | |
| 7 | 時間の破損 | ≤70 | |
| 8 | 時間の作成 | ≤90 | |
| 9 | 壊れ目ブレーキ跳ね上がり | m | ≤3 |
| 10 | 平均破損の速度 | m/s | 1.7±0.3 |
| 11 | 平均作成速度 | 0.7±0.3 |
