商品の詳細:
|
| 評価の電圧: | 最高40.5KV | 評価の流れ: | 630A 1250A 2500A |
|---|---|---|---|
| 元: | 鄭州、中国 | 標準: | IEC ISO GB |
| OEM / ODM: | 電子メールによる照会 | 製造所: | KNKONG-ELECTRIC |

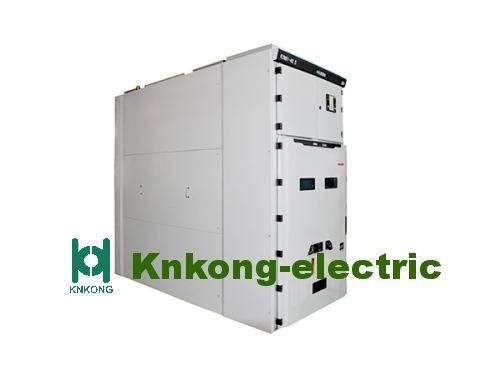

| ハイライト: | 630A Electric Medium Voltage Switchgear,3段階の中型の電圧開閉装置,IEC60298媒体の電圧開閉装置 |
||
製品紹介
環境を使用して:
技術的なデータ
| 項目 | 単位 | データ | |
| 電圧 | KV | 40.5 | |
| 頻度 | Hz | 50 | |
| 現在 | 1250,1600,2000 | ||
| 流れを壊す短絡 | KA | 25,31.5 | |
| 現在に作成（ピーク） | KA | 63,80 | |
| 4s熱安定性Current | KA | 25,31.5 | |
| 動的現在（ピーク） | KA | 63,80 | |
| 絶縁材のレベル | 1min Power Frequency Withstand Voltage （r.m.s） | KV | 95 |
| 電光衝動抵抗電圧（ピーク） | KV | 185 | |
| 1min Power Frequency Voltage Across開いたギャップ（r.m.s） | KV | 118 | |
| 電光Impulse Withstand Voltage Across開いたギャップ（Peak） | KV | 215 | |
| エンクロージャの保護クラス |
エンクロージャIP4X、 コンパートメントIP2X間 |
||
| エンクロージャ次元（Width*Depth*Height） | mm | 1400*2800*2600 1600*2800*2600 |
|
| タイプのCircuit Breaker | VCB:ZN85-40.5 SF6遮断器 |
||
*Note:順序の開閉装置は顧客によってSLD （単一ラインの図表）を提供するべきである
主要なコンポーネントの特徴:
VS1-40.5屋内真空の遮断器
評価の電圧:40.5kV
評価の流れ:630 1250 1600の2000 2500A
現在の評価の短絡の破損:20 25 31.5KA
機械生命:20,000時間無し以下
VS1-40.5 Technicalデータ
| 項目 | 単位 | 日付 |
| 電圧 |
KV |
40.5 |
| 短時間力頻度抵抗電圧（1min） | 95 | |
| 電光衝動抵抗電圧（ピーク） | 185 | |
| 頻度 | Hz | 50/60 |
| 現在 | 1250 1600 2000 2500 4000 | |
| 短絡のドロップアウトの流れ | KA | 25 31.5 |
| 短時間の抵抗の流れ | 25 31.5 | |
| 短時間の絶え間ない時間 | s | 4 |
| ピーク抵抗の流れ | KA | 63 80 |
| 短絡の完了の流れ | 63 80 | |
| 単一の続けてコンデンサー銀行ドロップアウトの流れ | 630/400 | |
| 開始時間（評価されるボルト。） | 氏 | 35~60 |
| 閉鎖時（評価されるボルト。） | 50~100 | |
| 機械生命 | 時 | 20000 |
| 評価される短いドロップアウトの流れのための壊れ目の時間 | s | 20 |
| 操作の電圧 | V | AC110/220 DC110/220 |
| モーターを貯える力の流れ | W | 230 |
| 平均開始速度 | m/s | 1.6~2.0 |
| 平均最後の速度 | 0.5~0.8 | |
| 操作のプロシージャ |
開始0.3s最後 開始180s最後の開始 |
Knkong Electric 33KVの開閉装置は過去10年間国際市場に役立った。
