630A 33KVの開閉装置のパネル

630A 33KVの開閉装置のパネル
630A 33KVの開閉装置のパネル

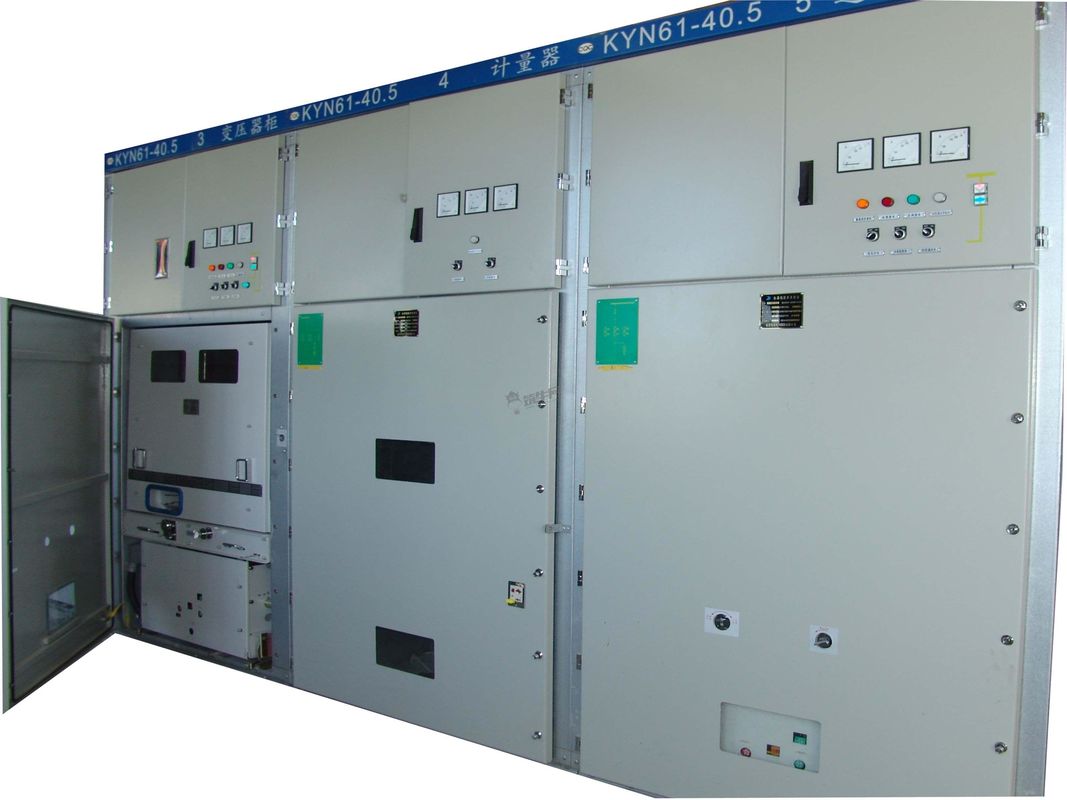

大画像 :  630A 33KVの開閉装置のパネル

商品の詳細:
起源の場所: 中国
ブランド名: KNKONG
証明: CB,ISO,IEC
モデル番号: KYN61-33KV
お支払配送条件:
最小注文数量: 1
価格: USD 6000-15000
パッケージの詳細: 標準的な輸出包装
受渡し時間: 15仕事日
支払条件: L/C、T/T
供給の能力: 50単位/月

630A 33KVの開閉装置のパネル

説明
評価の電圧: 33KV 現在の定格: 630A
評価の頻度: 50/60Hz Standerds: ISO IEC GB
OEM/ODM: 電子メールによる照会 分離: 空気
ハイライト:

33KV開閉装置のパネル

,

630A 33KVの開閉装置のパネル

,

中型の電圧金属の覆われた開閉装置

KYN61 33KV 630A 50/60Hz IEC ISO GBの標準的なmetal-clad開閉装置M.Vの開閉装置力パネル

33KV開閉装置のパネル、metal-clad MVの開閉装置力の開閉装置のパネル

KYN61 metal-clad中型の電圧開閉装置、
中Knkong、ABBまたはシュナイダー
三相40.5KV AC 50/60Hz
VS1-40.5 VCBと装備することができる
大会IECの標準
SLD (単一行デッサン)として設計開閉装置の計画
尋ねなさい

製品紹介

絶縁された開閉装置のキャビネットの構造は組み立てられたタイプを採用し、遮断器は手車の床構造を採用する;それは真新しい合成の絶縁された真空の遮断器が装備され、よい互換性がある;手車フレームはねじナットの推進力のメカニズムが装備されている、手車は容易に動かすことができmisoperationが推進力のメカニズムを損なうことを防ぐ;主要なスイッチ、手車およびスイッチ キャビネット ドアの間の連結は「5防止」機能に会うために強制機械錠方法を採用する;すべての操作はドアとキャビネットで遂行する閉まった行うことができる;ケーブル部屋に多数ケーブルを接続するための十分なスペースがある;速い基づいているスイッチは基づいているおよびループ短絡のために使用される;エンクロージャの保護レベルはIP3Xであり、手車部屋のドアは開いて、保護レベルはIP2Xである。

サービス環境:

a) 気温:-25℃~+40℃

b) 湿気:月例平均湿気95%;毎日の平均の湿気90%。

c) Altitude2500m

d) 外見上腐食性および可燃性ガス、蒸気、等によって汚されない周囲の空気。

e) 頻繁で激しい振動無し



技術的なデータ

項目 単位 データ
評価される電圧 KV 40.5
評価される頻度 Hz 50
評価される流れ 1250,1600,2000
流れを壊す評価される短絡 KA 25,31.5
評価される作成流れ(ピーク) KA 63,80
4s熱安定性の流れ KA 25,31.5
評価される動的流れ(ピーク) KA 63,80
評価される絶縁材のレベル 1min力頻度抵抗電圧(r.m.s) KV 95
電光衝動抵抗電圧(ピーク) KV 185
開いたギャップ(r.m.s)を渡る1min力の頻度電圧 KV 118
開いたギャップ(ピーク)を渡る電光衝動抵抗電圧 KV 215
エンクロージャの保護クラス

エンクロージャIP4X、

コンパートメントIP2X間

エンクロージャ次元(Width*Depth*Height) mm 1400*2800*2600
1600*2800*2600
タイプの遮断器   VCB:ZN85-40.5
SF6遮断器

*Note:順序の開閉装置は顧客によってSLD (一方通行の図表)を提供するべきである





主要なコンポーネントの特徴:



VS1-40.5屋内真空の遮断器

評価される電圧:40.5kV

評価される流れ:630 1250 1600の2000 2500A

現在の評価される短絡の破損:20 25 31.5KA

機械生命:20,000回



VS1-40.5技術的なデータ

項目 単位 日付
評価される電圧



KV

40.5
評価される短時間力頻度抵抗電圧(1min) 95
評価される電光衝動抵抗電圧(ピーク) 185
評価されるfreq Hz 50/60
評価される流れ 1250 1600 2000 2500 4000
評価される短絡のドロップアウトの流れ KA 25 31.5
評価される短時間の抵抗の流れ 25 31.5
評価される短時間の絶え間ない時間 s 4
評価されるピーク抵抗の流れ KA 63 80
評価される短絡の完了の流れ 63 80
評価されるコンデンサー銀行ドロップアウトの流れを続けて選抜しなさい 630/400
開始時間(評価されるボルト。) 35~60
閉鎖時(評価されるボルト。) 50~100
機械生命 20000
評価される短いドロップアウトの流れのための評価される壊れ目の時間 s 20
評価される操作の電圧 V AC110/220 DC110/220
モーターを貯える力の評価される流れ W 230
平均開始速度 m/s 1.6~2.0
平均最後の速度 0.5~0.8
評価される操作のプロシージャ

開始0.3s最後

開始180s最後の開始


Knkongの電気33KV開閉装置は10年以上国際市場に役立った。

私達の専門の電気工学のチームのハード ワークを、私達の33kv開閉装置の国際的な評価である肯定的認めなさい。
