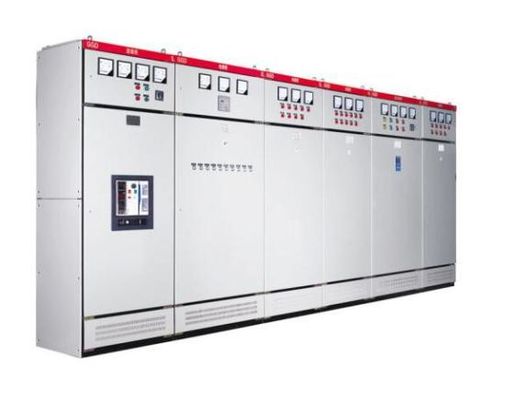

1000A 380V GGDのタイプLvの開閉装置のパネルの電気制御

1000A 380V GGDのタイプLvの開閉装置のパネルの電気制御
1000A 380V GGDのタイプLvの開閉装置のパネルの電気制御

大画像 :  1000A 380V GGDのタイプLvの開閉装置のパネルの電気制御

商品の詳細:
起源の場所: 中国
ブランド名: KNKONG
証明: CCC ISO9001 GB7251 IEC439
モデル番号: GGD
お支払配送条件:
最小注文数量: 1
パッケージの詳細: 標準的な輸出包装
受渡し時間: 15仕事日
支払条件: L/C、T/T
供給の能力: 1ヶ月あたりの500単位
連絡先

1000A 380V GGDのタイプLvの開閉装置のパネルの電気制御

説明
電圧: 380V 現在: 1000-3150A
頻度: 50/60Hz を使用して: 電気制御
OEM/ODM: あなたのCADのデッサンを共有しなさい 製造所: KNKONG
ハイライト:

GGDのタイプLvの開閉装置のパネル

,

1000A Lvの開閉装置のパネル

,

電気制御Lv開閉装置のパネル

1000-3150A最高380V GGDのタイプ開閉装置の電気コントロール パネル

380V、50/60のHz
モジュール設計、容易なアセンブリ
エンクロージャ:最高。IP40
CCC、ISO9001、GB7251、IEC439
私達にあなたのSLD （単一行デッサン）を送れば条件、私達はあなたのための開閉装置の計画を設計する

尋ねなさい

製品紹介

概要

GGDのタイプAC低電圧の電力配分のキャビネットはAC 50Hzの評価される電圧380Vの電力配分システムのために適して、パワー ユーザーのための3150Aに転換、配分および制御目的の力、照明および電力配分装置のための電気エネルギーとして現在の1000Aを、発電所、サブステーション、工場および採鉱企業のような、評価した。GGD AC低電圧の電力配分のキャビネットは設計されている安全、経済、妥当性および信頼性の原則に基づいて低電圧の電力配分のキャビネットの新型である。プロダクトに高い破損容量の特徴が、よい原動力および熱安定性、適用範囲が広い電気機構、便利な組合せ、強いシリーズおよび実行可能性、新しい構造および高い保護レベルある。それは低電圧の開閉装置のために代替品として使用することができる。
G:AC低電圧の電力配分のキャビネット
G:電装品の固定取付けそして固定配線
D:力キャビネット

労働環境
1. 周囲温度は+40℃より高く、-5℃より低くない。
2. プロダクトが取付けられ、使用されるとき、使用の場所の高度は2000Mを超過するべきではない。
3. 周囲の空気の相対湿度は90%以下（+25℃）ない。
4. 装置はに厳しい振動および影響なしにと電装品が腐食しない場所場所取付けられているべきである。
5. 周囲の空気の相対湿度は最高温度が40度の、当然と考慮されるべきである低温でより大きく相対的な温度が割り当てられるとき5%を超過しないし、
温度変化は時折凝縮の効果を作り出すかもしれない
6. ユーザーは特別な条件があるとき、それは製造業者との相談によって解決することができる




特徴
1. GGD AC低電圧の電力配分のキャビネットの床は一般的な床の形態を採用し、フレームは8MF cold-formed鋼鉄との溶接によって組み立てられる。フレームの部品および特別な支持の部品は指名鋼鉄製造業者によってキャビネットの床を保障するために供給される。精密および質。一般的なキャビネットの部品そして部品はモジュールの原則に従って設計され、高く普遍的な係数がある20モジュールの取り付け穴が装備されている。工場に試作期間を実現させることができる。これはだけでなく、生産周期を短くするが、また仕事の効率を改善する。
2. GGDのキャビネットは熱放散問題の完全な考察とキャビネットが動いているとき設計されている。キャビネットの上部および末端の冷却スロットの異なった数がある
キャビネット熱の電装品が上部スロットを通って、熱上がり、排出される時、冷気はより低いスロットからのキャビネットに絶えず補充されるが、熱放散区域に達するために密封されたキャビネットが越えるように底からの自然な換気チャネルを形作るように。目的。
3. 現代工業製品の設計の条件に従って、全面的な出現が美しく、新しいように各部分のキャビネットの形そして分割のサイズを設計するために金比率法を採用しなさい。
4. ドアは取付けのための蝶番を付けられた蝶番によってフレームに接続される。分解すること容易。ドアの折る端に山型のゴム プラスチック ストリップがある。ドアが閉鎖しているとき、ドアとフレーム間の埋め込まれたストリップにできるある特定の圧縮打撃がある、ドアはキャビネット ボディと直接防ぎ、ドアの保護レベルを衝突することを改良。
5. 電装品が装備されている器械のドアは柔らかい銅線の多数の繊維とフレームに接続される。キャビネットおよびフレームの設置部品は刻みをつけるねじによって接続され、全キャビネットは完全な基づいている保護回路を構成する。
6. ポリエステル オレンジ型の焼けるペンキはキャビネットの表面のペンキのために使用される。強い付着およびよい質。眩ます効果を避け、勤務中のスタッフのためのより快適な視覚環境を作成する全キャビネットは無光沢の調子にある。
7. キャビネットのトップ・カバーは場所の主要な母線のアセンブリそして調節を促進する必要があったとき取除くことができる。キャビネットの上の4つのコーナーは持ち上がり、出荷のための持ち上がるリングが装備されている。
8. キャビネット ボディ保護等級はIP30であり、ユーザーはまた使用環境の条件に従ってIP20~IP40の間で選ぶことができる。

取付け、使用しなさい
プロダクトが受け入れの場所で着いた後、最初に包装がそのまま、無傷であるかどうか確認するため。どの問題でもあれば原因を調べるために、関連した部門は知らせられるべきである。すぐに取付けられていないプロダクトのために、それは使用の通常状態に従って適切な場所に置かれるべきである。
1. プロダクト取付けは設置図表に従って遂行されるべきである。基礎チャネルの鋼鉄およびボルトはユーザーによって準備されるべきである。主要な母線が取付けられているとき、ラップの表面は中立ワセリンか他の手段が修理され、水平になり、きれいになり、塗られ、次にボルトによって固定されるべきである。
2. 以下の項目はプロダクトが取付けの後で操作に入る前に点検され、テストされる。
キャビネット ボディの表面のペンキが皮をむいているかどうか、そしてキャビネットが乾燥し、きれいであるかどうか点検
B.電装品の作動のメカニズムは適用範囲が広く、かどうかそこに詰め込むか、または余分な作戦部隊べきである
C.主要な電化製品のオンオフは信頼でき、正確であるかどうか、そして補助接触のオンオフは信頼でき、正確であるかどうか
D.器械および変更の徴候および変圧器の極性は正しいかどうか
E.バス関係はよいかどうか、絶縁材サポート、設置部品および付属品はしっかりとそして確実に取付けられているかどうか
かどうかFの補助接触は条件を満たす、かどうかヒューズのヒューズの中心の指定は正しい、リレーの設定値は設計の品質を満たすかどうか、そして行為は正確であるかどうか
G回路の接触は電気図式的な図表の条件を満たすかどうか
保護回路システムが条件を満たすかどうかH
私は絶対抵抗の価値を測定するのに500V megohmmeterをより少しより1メグオーム使用しない。
3. 使用のための注意:
このプロダクトは壁、single-sided （前部）操作、両面の対外開放に対して低電圧の電力配分のキャビネットを修理するために取付けられていない。プロダクト保全チャネルおよびキャビネット ドアは操作、点検および維持のために入るか、または開くべき修飾された専門家でなければならない。
閉まり、開始の何回も後のB. Airの遮断器により、主要な接触のローカル焼跡を引き起こし、接触抵抗を高めるカーボン物質を作り出す。空気遮断器は操作指示に従って定期的に維持され、分解検査されるべきである。
