商品の詳細:
|
| H.Vの側面の電圧: | 10kV | L.Vの側面の電圧: | 400V |
|---|---|---|---|
| 容量: | 30-2500kva | タイプ: | オイル |
| 製造所: | KNKONG | OEM/ODM: | 電子メールによる照会 |
| ハイライト: | 2500KVA傷の中心のタイプ変圧器,十分に密封された2500KVA変圧器,傷の中心のタイプ変圧器10KV 400V |
||

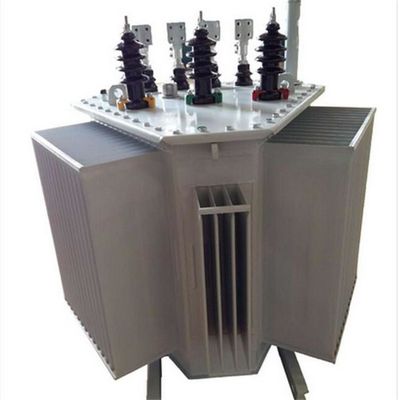

十分に密封された2500KVA傷の中心のタイプ変圧器10KV 400V
S14 M.RLオイルのタイプ三次元電源変圧器10/0.4KV 2500KVA
製品紹介
S14-M.RLは十分に三相三相傷つけられた中心の変圧器を従来の平面の薄板にされた中心の変圧器と異なっている密封した。鉄心は単一フレームが付いている三次元三角形で整理される三相コラムのヨークで構成される。各コラムは良質の冷間圧延されたケイ素の鋼鉄薄いストリップによって絶えず巻かれ、幅はCNCの打抜き機で直線かカーブで切られる。ストリップ材料は中心のウィンド マシーンでほぼ円または折端アーク フレーム シートを形作るために傷ついて次に圧力、結晶格子の向きかえを除去するために、磁気透磁率を処理することを高めるために窒素に満ちた焼きなましの処置に掃除機をかけるようにそして改善する電磁石の性能を服従し;高低の電圧コイルは鉄心のペーパー管でウィンド マシーン直接傷ついている専ら使用される。全面的な構造は固体および密集している。ボディは上部および下の鉄のヨークおよび薄板にされた木と絶縁される。ねじはそれを安定した、信頼できるようにするためにコイルをきつく締めるように引っ張られ突然の短絡に抗できる。影響。
10KV-S 13(14) M.RLオイル変圧器の主要な技術的なデータ
| 評価される容量 （KVA） |
高い 電圧 （KV） |
叩くこと 範囲 |
低速 電圧 （KV） |
頻度 （Hz） |
関係 記号 |
正価格販売損失 （w） |
負荷損失 （w） |
正価格販売流れ （%） |
騒音レベル （dB） |
短絡 インピーダンス（%） |
ゲージ（mm） | 次元（mm） L*W*H |
重量（KG） | |||
| S13-M. RL | S14-M.RL | S13-M. RL | S14-M. RL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
±5% ±2 X 2.5% |
0.4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | 820X740X1120 | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0.25 | 48 | 400 | 860 X 760X1150 | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0.22 | 49 | 400 | 930X840X1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940X860X1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.2 | 50 | 400 | 1140X960X1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0.17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000X1750X2200 | 4161 | |||||||
