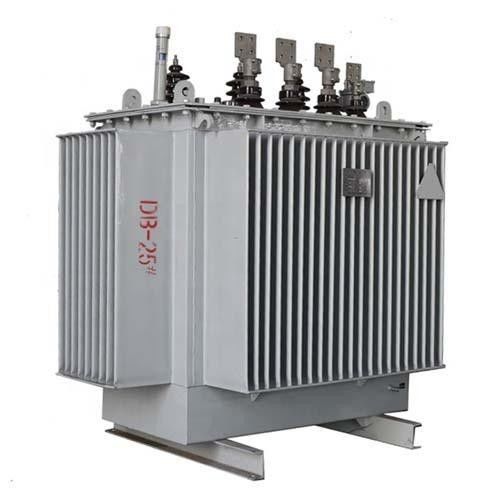

GB1094オイルによって浸される変圧器

プロダクト標準

電源変圧器のためのGB1094.1-2013Generalの規則
GB1094.2-2013Powerの変圧器の温度の上昇
電源変圧器のGB1094.3-2003Insulationのレベルそして絶縁試験
GB1094.5-2008Powerの変圧器は短絡の機能に抗する
GB/T1094.10-2003Powerの変圧器-部10:騒音レベルの決定
GB/T25446-2010Oilは無定形の合金の中心の配分の変圧器の技術的な変数および条件を浸した

条件

1. 正常な環境の状態:高度は1000mを超過しない;
2。最も高い周囲温度+40の°C、最も低い-25 °C;
3.特別な環境のための条件:1000m上の高度;
4。命令する場合の）最も高い周囲温度+40の°C、最も低い-45 °C. （詳細な説明;
5.設置場所:腐食性のガス無し、明らかな土の環境無し;
注:一致した条件に従って、ユーザーに使用の特別条項の下でプロダクトを与えるため。

構造特徴

鉄心:鉄心の磁気材料は無定形の合金を使用する。無定形の合金に結晶構造がないし、柔らかい磁気特徴があるので、ヒステリシス ループの区域は非常に狭いの磁化
力は小さい、電気抵抗は高く、渦電流の損失は小さい、従ってこの材料から成っている変圧器の正価格販売損失そして正価格販売流れは使用される。非常に低い。中心は同じ平面の4つの別々の中心フレームで構成される
3 phasefiveコラムのタイプを形作るため。それはアニールされなければ長方形の横断面の形の交差障壁の接合箇所がなければならない。

コイル:銅のコンダクターとの低電圧の巻上げの（160kVAまたはより少なく）使用に加えて、銅ホイルから成っていた円柱構造はisgenerally使用した;高圧巻上げは巻くアンペア配分および磁束の漏出のバランスをとるのに多層の円柱構造を使用する。高圧および低電圧の巻上げはワイヤー張力装置とともに長方形のコイルを形作るために傷ついてコイルは熱押し、巻上げおよび機能の機械強さを高めるために短絡に抗する形成によって凝固する。

オイル タンク:それは美しい全シーリングおよび手入れ不要の波形の構造を採用する。高度のオイル タンクの生産技術によって、それは厳密な圧力を経る。
