商品の詳細:
|
| 評価の電圧: | 10KV/0.4KV | 評価容量: | 30-1600KVA |
|---|---|---|---|
| 評価の頻度: | 50/60Hz | 標準: | ISO IEC GB |
| 材料: | 銅/アルミニウム | 製造所: | KNKONG |
| ハイライト: | S13は十分に電力の変圧器を密封した,1000KVA変圧器オイルはタイプを浸した,変圧器オイルはタイプ高圧を浸した |
||

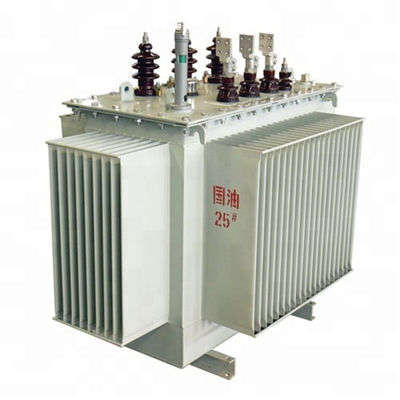

S13高圧完全な密封されたオイルの浸された変圧器力Transformer10KV/0.4KV 30-1600KVA 50/60Hz
製品紹介
プロダクト標準
電源変圧器のためのGB1094.1-2013一般ルール
GB1094.2-2013電源変圧器の温度の上昇
電源変圧器のGB1094.3-2003絶縁材のレベルそして絶縁試験
GB1094.5-2008電源変圧器は短絡の機能に抗する
GB/T1094.10-2003電源変圧器-部10:騒音レベルの決定
GB/T25446-2010 Oil-immersed無定形の合金の中心の配分の変圧器の技術的な変数および条件
構造特徴
鉄心: 鉄心の磁気材料は無定形の合金を使用する。無定形の合金に結晶構造がないし、柔らかい磁気特徴があるので、ヒステリシス ループの区域は非常に狭いの磁化
力は小さい、電気抵抗は高く、渦電流の損失は小さい、従ってこの材料から成っている変圧器の正価格販売損失そして正価格販売流れは使用される。非常に低い。中心は同じ平面の4つの別々の中心フレームで構成される
三相5コラムのタイプを形作るため。それはアニールされなければ長方形の横断面の形の交差障壁の接合箇所がなければならない。
コイル:銅のコンダクターとの低電圧の巻上げの（160kVAまたはより少なく）使用に加えて、銅ホイルから成っている円柱構造は一般に使用される;高圧巻上げは巻くアンペア配分および磁束の漏出のバランスをとるのに多層の円柱構造を使用する。高圧および低電圧の巻上げはワイヤー張力装置とともに長方形のコイルを形作るために傷ついてコイルは熱押し、巻上げおよび機能の機械強さを高めるために短絡に抗する形成によって凝固する。
オイル タンク:それは美しい全シーリングおよび手入れ不要の波形の構造を採用する。高度のオイル タンクの生産技術によって、それは経る厳密な圧力を…
会社
責任:生産の研究開発MV& LVスイッチ、outdoor&indoor VCBの電力配分ターミナル（DTU、FTU）。
年の確立するため:第10 6月2009
登録されていた首都:RMB102,000,000 （米ドル15,000,000）
会社免許証:91410104689749184A
製造の研修会区域:20,000平方メートル
会社の性質:民間企業
従業員の数:180
上級エンジニア:20-30
2019年の年間売上の容積:RMB200,000,000 （米ドル26,000,000）
10KV-S11オイル変圧器の主要な技術的なデータ
| 評価される容量 （KVA） |
高い 電圧 （KV） |
叩くこと 範囲 |
低速 電圧 （KV） |
頻度 （Hz） |
関係 記号 |
正価格販売損失 （w） |
負荷損失 （w） |
正価格販売流れ （%） |
騒音レベル （dB） |
短絡 インピーダンス（%） |
ゲージ x B （mm X mm） |
次元 L*W*H （mm） |
重量（KG） |
| 30 | 6 6.3 6.6 10 10.5 11 |
±5% ±2X 2. 5% |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 | 3430 |
10KV-S13/14オイル変圧器の主要な技術的なデータ
| 評価される容量 （KVA） |
高い 電圧 （KV） |
叩くこと 範囲 |
低速 電圧 （KV） |
頻度 （Hz） |
関係 記号 |
正価格販売損失 （w） |
負荷損失 （w） |
正価格販売流れ （%） |
騒音レベル （dB） |
短絡 インピーダンス（%） |
ゲージ x B （mm X mm） |
次元 L*W*H （mm） |
重量（KG） | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
±5% ±2X 2.5% |
0.4 | 50 | Dのyn11 Y.のynO | 80 | 80 | 630/600 | 505/480 | 1.4 | 50 | 4 | 400X40C | 1005X670X960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 X 40C | 1005X670X990 | 390 | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0.97 | 52 | 400X40C | 1060のX 715X1040 | 495 | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.97 | 52 | 550X55C | 1075X735X1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.84 | 54 | 550X55C | 1110X750X1100 | 690 | ||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.84 | 54 | 550X55C | 1140X780X1130 | 780 | ||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.74 | 56 | 550X55C | 1210X815X1150 | 908 | ||||||
| 250 | 290 | 290 | 3200/305 | 2560/2440 | 0.64 | 56 | 550X55C | 1290X885X1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.64 | 58 | 550X55C | 1300X880X1230 | 1190 | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.54 | 58 | 660 X 66C | 1410X975X1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.54 | 60 | 660X66C | 1465のX 980X1390 | 1648 | ||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.54 | 60 | 4.5 | 660X66C | 1560X1050X1410 | 2027年 | |||||
| 800 | 700 | 700 | 7500 | 6000 | 0.48 | 62 | 820X82C | 1700X1160X1480 | 2500 | ||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.42 | 62 | 820X82C | 1790X1280X1520 | 2700 | ||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.36 | 65 | 820X82C | 1890X1360X1600 | 3280 | ||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.36 | 69 | 820X82C | 1970X1430X1700 |
3500 |
||||||
