商品の詳細:
|
| 評価の電圧: | 12-36KV | 評価の流れ: | 630A 1250A |
|---|---|---|---|
| 評価の頻度: | 50/60Hz | 標準: | GB ISO |
| OEM/ODM: | 電子メールによる照会 | ||
| ハイライト: | 36KVガスによって絶縁される開閉装置,GB ISOのガスによって絶縁される開閉装置,36KV中型の電圧リング主要な単位 |
||

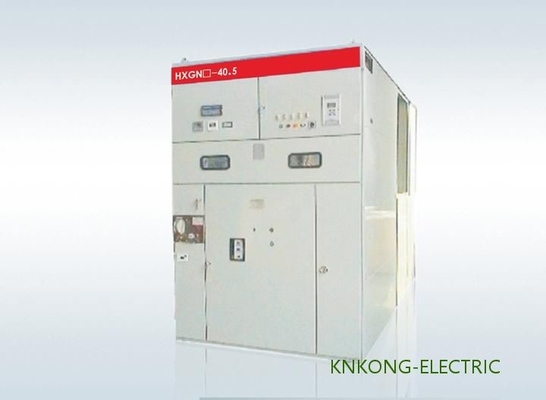

GB ISO 36KVのガスによって絶縁される開閉装置の中型の電圧リング主要な単位
製品紹介
概要
SF6リング主要な単位は中心の部品として、切換えと自由に結合する、多数回路にコミュニケーションことができる、および負荷スイッチが付いているパワー系統の保護、であるエア絶縁されるか、またはgas-insulated媒体電圧電気組合せ装置。その主要な回路の中心の部品はSF6負荷スイッチでか付加的な遮断器および他の第一次補助電化製品構成される。
近年、SF6リング ネットワークのキャビネットは非常に速く成長し、製造工程におよび製品信頼性に両方国際的な電気巨人と等しい潜在性がある。当然、24kVと40.5間の電圧レベルにまだ外国の製造業者とのある特定のギャップがある。現在、一握りの国内製造業者だけあり電力配分SF6の電力配分のレベルを40.5kVレベルで作り出す。他は大きい流れおよび大容量の第1レベル パワー系統に基づいて第1レベル システムのC-GIS、である。）
特徴
1. Metal-cladおよび十分に封じられた構造は入口から、土および小さい動物を防ぐことができる。
2。ドアのパネルのスイッチの位置および普通約款の観察窓を通してはっきり見ることができる。
3。ドアおよびスイッチ槓杆握りはドアがスイッチによって閉まった開けることができないし、スイッチが開いたドアと閉めることができないことを保障するために機械的にかみ合う。
4。固体絶縁材と結合される開閉装置の使用真空スイッチ。この環境に優しい技術は絶縁材のガスとしてSF6の使用を避ける。
5.信頼できるFIVE-PREVENTIONの連結は効果的にMAL操作を防ぐことができる。
技術的なデータ
| いいえ。 | 項目 | 単位 | 変数 | |||
| 1 | 評価される電圧 | kV | 12 | 24 | 36 | |
| 2 | 評価される頻度 | Hz | 50/60 | |||
| 3 | 評価される流れ | 630 （1250*） | ||||
| 4 |
1min力の頻度 抵抗電圧 |
ぬれた | kV | 38 | 50 | 70 |
| 乾燥した | kV | 48 | 60 | 85 | ||
| 5 | 電光衝動抵抗電圧 | kV | 75 | 125/150 | 170 | |
| 6 | 現在の評価される短絡の破損（ピーク） | ka | 80 | 63 | 63 | |
| 7 | 評価される活動的な負荷および閉回路の破損の流れ | 63 | 50 | 50 | ||
| 8 | 評価される移動流れ | 1700 | 1200 | 1200 | ||
| 9 | 現在を作る評価される短絡（ピーク） | ka | 80 | 63 | 63 | |
| 10 | 満たす評価されるケーブル（ライン）流れを壊す |
50および10 50/10 |
||||
| 11 | 地絡で現在の電信料の破損 | 20 | 20 | 20 | ||
| 12 | 評価される抵抗の流れ（ピーク） | ka | 80 | 63 | 63 | |
| 13 | 短時間の抵抗の流れ（2s） | ka | 25 | 20 | 20 | |
| 14 | メカニズムの生命 | 時 | 5000 | 2000年 | 2000年 | |
注:短絡の破損およびピーク電流のために組合せとヒューズに基づかせている
