商品の詳細:
|
| 電圧: | 12-24KV | 現在: | 630-2000A |
|---|---|---|---|
| 現在の破損: | 最高25KA | タイプ: | プルアウト |
| 標準: | GB、ISO、IEC | 製造所: | KNKONG |
| ハイライト: | 2000A真空VCBサーキットブレーカ、12KV真空VCBサーキットブレーカ、引き出し式真空VCBサーキットブレーカ,12KV Vacuum VCB Circuit Breaker,Withdrawable Vacuum VCB Circuit Breaker |
||

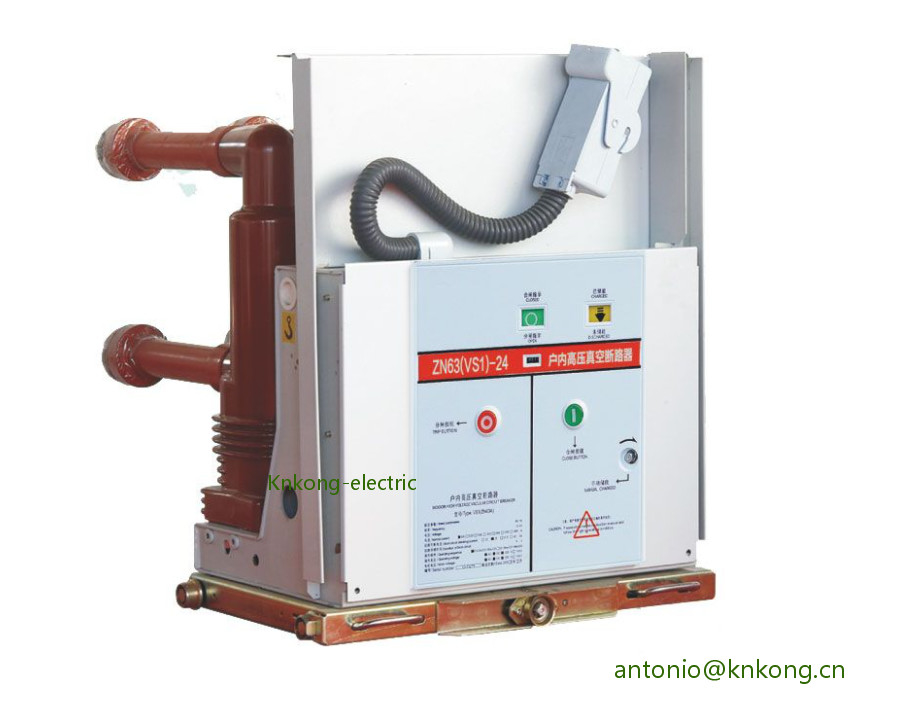

VCB 12KV 630A 1250A 1600A2000A真空遮断器の高い安定性
電圧：12KV
現在：630A
遮断電流：25KA
タイプ：掃除機
VS1シリーズサーキットブレーカは、高い安定性と高い信頼性を備えています
「高電圧真空遮断器」と名付けられたのは、消火媒体と消火後の接触ギャップの絶縁媒体の両方が真空であるためです。利点は、流通ネットワークのアプリケーションがより人気があることです。
通常のサービス状態
| 高度 | ≤1000m | |
| 周囲温度 | マックス | + 40℃ |
| 最小 | -15℃ | |
|
周囲湿度： 最大平均湿度 |
24時間≤95％ | |
| 1ヶ月≤90％ | ||
| 最大水蒸気圧 | 24時間≤2.2kpa | |
| 1ヶ月≤1.8kpa | ||
技術的パラメータ
| いいえ。 | アイテム | 単位 | パラメータ | ||||||
| 1 | 定格電圧 | KV | 12 | ||||||
| 2 | 定格周波数 | Hz | 50/60 | ||||||
| 3 |
定格絶縁レベル |
1分の電源周波数耐電圧（rm s） |
KV |
42（相間、相間） 48（分離距離全体） |
|||||
| 照明インパルス耐電圧（ピーク） |
75（相間、相間） 85（分離距離全体） |
||||||||
|
4 |
定格電流 |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 定格短絡遮断電流 |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | 定格短時間耐電流 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 定格短絡マーキング電流 | 50 | 63 | 80 | 100 | ||||
| 8 | 定格ピーク耐電流 | 50 | 63 | 80 | 100 | ||||
| 9 | 短絡の定格持続時間 | s | 4 | ||||||
| 10 | 定格動作シーケンス | O-0.3sO / C-180s-O / C | |||||||
| 11 | 定格短絡電流の遮断時間 | タイムズ | 30/20回（40KA） | ||||||
| 12 | 機械的耐久性 | Ops | 20000 | ||||||
| 13 | 定格シングルコンデンサバンク遮断電流 |
A |
630 | ||||||
| 14 | 定格連続コンデンサバンク遮断電流 | 400 | |||||||
| 15 | 二重地絡遮断電流 | 27.4 | |||||||
| 16 | 許容最大接触侵食 |
んん |
3 | ||||||
| 17 | 開いている連絡先間のクリアランス | 10±1 | |||||||
| 18 | オーバーストローク | 3.5±0.5 | |||||||
| 19 | 三相開閉の非同時性 |
MS
|
≤2 | ||||||
| 20 | 連絡先閉鎖のバウンス期間 | ≤2 | |||||||
| 21 | 平均破壊速度（瞬間破壊6mm） |
MS
|
1.1±0.2 | ||||||
| 22 | 平均製作速度 | 0.8±0.2 | |||||||
| 23 | 時間を作る |
MS
|
≤100 | ||||||
| 24 | 休憩時間 | ≤50 | |||||||
|
25 |
各相主回路の抵抗 |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A〜2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 接触破壊バウンス振幅 | んん | ≤2 | ||||||
|
27 |
定格動作電圧 | 定格動作電圧（V）AC / DC |
V |
24 * | 110 | 220 | |||
| 通常動作電圧の範囲 | 開放：定格電圧65％〜120％、定格電圧30％未満の場合、開放運転はできません | ||||||||
| 28 | エネルギー貯蔵モーターの定格電圧 | V | AC110 / 220、DC110 / 220 | ||||||
| 29 | エネルギー貯蔵時間 | S | ≤15 | ||||||
