商品の詳細:
|
| 電圧: | 12KV-24KV | 現在: | 630A-2000A |
|---|---|---|---|
| 現在の破損: | 25KA | タイプ: | 固定される |
| 原物: | 中国 | 製造所: | KNKONG-ELECTRIC |
| ハイライト: | 真空VCBの遮断器,24KV環境保護VCBの遮断器,630A VCBの遮断器 |
||

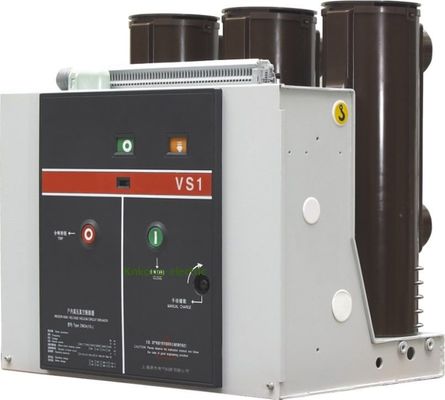

環境保護の真空の遮断器の間隔をあける固定タイプ205mm段階
電圧:12KV-24KV
現在:630A-2000A
現在の破損:20KA-25KA
タイプ:固定される
プロダクト概観
技術的な変数
| いいえ。 | 項目 | 単位 | 変数 | ||||||
| 1 | 評価される電圧 | KV | 12 | ||||||
| 2 | 評価される頻度 | Hz | 50/60 | ||||||
| 3 |
評価される絶縁材のレベル |
1min力頻度抵抗電圧（r. m. s） |
KV |
42 （の段階に地球phase-to-phase） 48 （隔離の間隔を渡って） |
|||||
| つける衝動抵抗電圧（ピーク）を |
75 （の段階に地球phase-to-phase） 85 （隔離の間隔を渡って） |
||||||||
|
4 |
評価される流れ |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000年 | ||||||
| 2000年 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 現在の評価される短絡の破損 |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | 評価される短時間の抵抗の流れ | 20 | 25 | 31.5 | 40 | ||||
| 7 | 評価される短絡の記号電流 | 50 | 63 | 80 | 100 | ||||
| 8 | 評価されるピーク抵抗の流れ | 50 | 63 | 80 | 100 | ||||
| 9 | 短絡の評価される持続期間 | s | 4 | ||||||
| 10 | 評価される作動順序 | O-0.3s-O/C-180s-O/C | |||||||
| 11 | 評価される短絡の流れの時の破損 | 時 | 30/20の時（40KA） | ||||||
| 12 | 機械持久力 | Ops | 20000 | ||||||
| 13 | 流れを壊す評価される単一のコンデンサー銀行 |
|
630 | ||||||
| 14 | 流れを壊す評価される続けてコンデンサー銀行 | 400 | |||||||
| 15 | 現在の二重地球の欠陥の破損 | 27.4 | |||||||
| 16 | 正当な最高の接触腐食 |
mm |
3 | ||||||
| 17 | 開いた接触間の整理 | 10±1 | |||||||
| 18 | 打撃に | 3.5±0.5 | |||||||
| 19 | 3-phase開閉の非同時性 |
氏
|
≤2 | ||||||
| 20 | 接触の完了の持続期間を跳ねなさい | ≤2 | |||||||
| 21 | 平均破損の速度（6mmを壊す瞬間） |
m/s
|
1.1±0.2 | ||||||
| 22 | 平均作成速度 | 0.8±0.2 | |||||||
| 23 | 時間の作成 |
氏
|
≤100 | ||||||
| 24 | 時間の破損 | ≤50 | |||||||
|
25 |
各段階主要な回路の抵抗 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 跳ね上がりの広さを壊す接触 | mm | ≤2 | ||||||
|
27 |
評価される作動の電圧 | 評価される作動の電圧（V） AC/DC |
V |
24* | 110 | 220 | |||
| 正常運営の電圧の規模 | 開始:電圧が30%の評価される電圧より低ければ65%-120%操作を開ける評価される電圧は、許可されない | ||||||||
| 28 | エネルギー蓄積 モーターの評価される電圧 | V | AC110/220、DC110/220 | ||||||
| 29 | エネルギー蓄積の時間 | S | ≤15 | ||||||
