商品の詳細:
|
| 定常電圧: | 12-24KV | 働く流れ: | 最高2000A |
|---|---|---|---|
| 流れの破損: | 最高25KA | タイプ: | 固定される |
| 段階の間隔: | 205-310 | ブランド: | KNKONG-ELECTRIC |
| ハイライト: | VCBの遮断器を壊す25KA,固定VCBの遮断器,VCBの遮断器の間隔をあける205mm段階 |
||

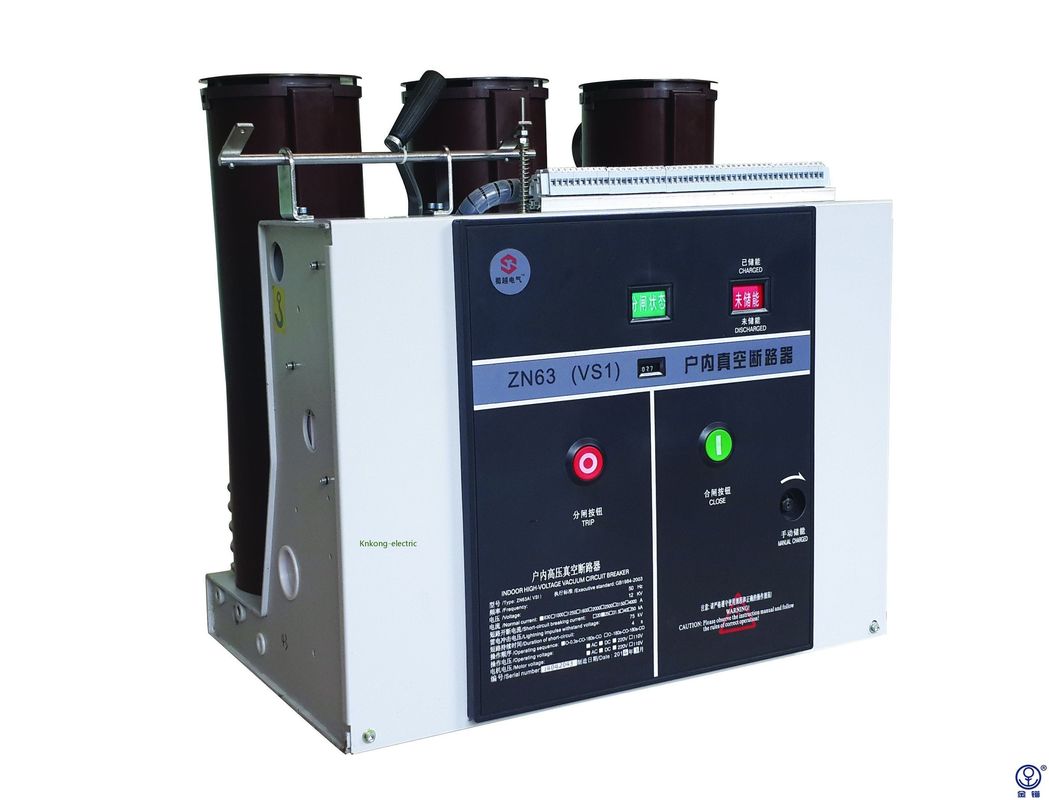

固定真空の遮断器VS1を壊す205mm段階の間隔25KA
電圧:12-24KV
現在:最高2000A
現在の破損:最高25KA
タイプ:固定される
段階の間隔:205-310mm
プロダクト概観
VS1遮断器はKnkongによって独自に発達し、モジュラー メカニズムを採用する。従来のVS1遮断器によって比較されて、取付け、維持し、テストし、作動することは容易である。それはより高い操作上の安定性、より高い安全およびより長い耐用年数を過す。このプロダクトは12kVおよび24kV送電および配分組織の顧客の適用必要性を満たすことができ、従来のヨーロッパのブランドを取り替えるために広く利用されている。
VS1シリーズ遮断器は安定性が高く、高い信頼性を特色にする
ブレーキがかかるメカニズムの点では、VS1シリーズ真空の遮断器は伝達部品を最大限に活用した。ばねのメカニズムのモジュール化は維持することを容易にしたり電源異常のための短い保全時間、および部品の強い多様性がある。同僚の真空の断続器によりよい両立性および改善された性能がある。
正常なサービス状態
| 高度 | ≤1000m | |
| 周囲温度 | 最高 | +40℃ |
| 分 | -15℃ | |
|
包囲された湿気: 最高平均湿気 |
24時間≤95% | |
| 1か月≤90% | ||
| 最高の水蒸気圧力 | ≤2.2kpa 24時間の | |
| 1か月≤1.8kpa | ||
技術的な変数
| いいえ。 | 項目 | 単位 | 変数 | ||||||
| 1 | 評価される電圧 | KV | 12 | ||||||
| 2 | 評価される頻度 | Hz | 50/60 | ||||||
| 3 |
評価される絶縁材のレベル |
1min力頻度抵抗電圧（r. m. s） |
KV |
42 （の段階に地球phase-to-phase） 48 （隔離の間隔を渡って） |
|||||
| つける衝動抵抗電圧（ピーク）を |
75 （の段階に地球phase-to-phase） 85 （隔離の間隔を渡って） |
||||||||
|
4 |
評価される流れ |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000年 | ||||||
| 2000年 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 現在の評価される短絡の破損 |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | 評価される短時間の抵抗の流れ | 20 | 25 | 31.5 | 40 | ||||
| 7 | 評価される短絡の記号電流 | 50 | 63 | 80 | 100 | ||||
| 8 | 評価されるピーク抵抗の流れ | 50 | 63 | 80 | 100 | ||||
| 9 | 短絡の評価される持続期間 | s | 4 | ||||||
| 10 | 評価される作動順序 | O-0.3s-O/C-180s-O/C | |||||||
| 11 | 評価される短絡の流れの時の破損 | 時 | 30/20の時（40KA） | ||||||
| 12 | 機械持久力 | Ops | 20000 | ||||||
| 13 | 流れを壊す評価される単一のコンデンサー銀行 |
|
630 | ||||||
| 14 | 流れを壊す評価される続けてコンデンサー銀行 | 400 | |||||||
| 15 | 現在の二重地球の欠陥の破損 | 27.4 | |||||||
| 16 | 正当な最高の接触腐食 |
mm |
3 | ||||||
| 17 | 開いた接触間の整理 | 10±1 | |||||||
| 18 | 打撃に | 3.5±0.5 | |||||||
| 19 | 3-phase開閉の非同時性 |
氏
|
≤2 | ||||||
| 20 | 接触の完了の持続期間を跳ねなさい | ≤2 | |||||||
| 21 | 平均破損の速度（6mmを壊す瞬間） |
m/s
|
1.1±0.2 | ||||||
| 22 | 平均作成速度 | 0.8±0.2 | |||||||
| 23 | 時間の作成 |
氏
|
≤100 | ||||||
| 24 | 時間の破損 | ≤50 | |||||||
|
25 |
各段階主要な回路の抵抗 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 跳ね上がりの広さを壊す接触 | mm | ≤2 | ||||||
|
27 |
評価される作動の電圧 | 評価される作動の電圧（V） AC/DC |
V |
24* | 110 | 220 | |||
| 正常運営の電圧の規模 | 開始:電圧が30%の評価される電圧より低ければ65%-120%操作を開ける評価される電圧は、許可されない | ||||||||
| 28 | エネルギー蓄積 モーターの評価される電圧 | V | AC110/220、DC110/220 | ||||||
| 29 | エネルギー蓄積の時間 | S | ≤15 | ||||||
