商品の詳細:
|
| 電圧: | 12kV | 現在: | 630A 1250A |
|---|---|---|---|
| 流れの破損: | 20KA | タイプ: | プルアウト |
| 原物: | 中国 | 製造所: | KNKONG |
| ハイライト: | 20KAプルアウトVCBの遮断器,VCBの遮断器12KV,IEC VCBの遮断器 |
||

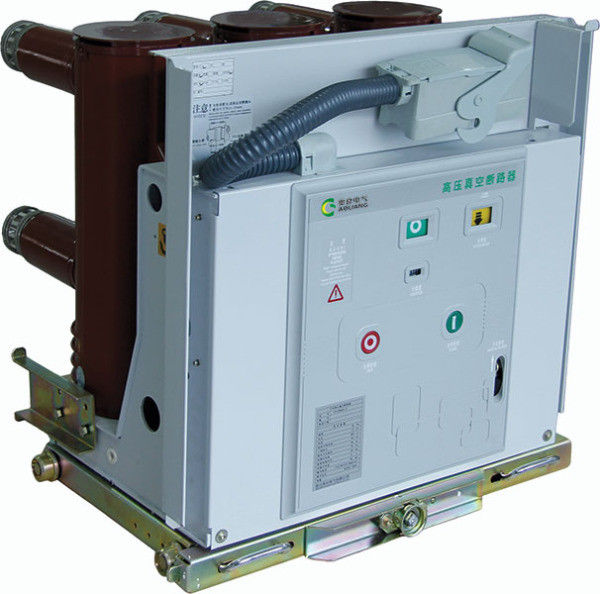

VS1シリーズ真空の遮断器12KV 630-1250A
電圧:12KV
現在:630-1250A
現在の破損:20KA
タイプ:プルアウト
プロダクト概観
VS1シリーズによって埋め込まれる棒。真空の遮断器は12kVの三相AC 50Hz屋内開閉装置に適当で、産業および採鉱の確立の変圧器のサブステーション装置のための保護そして制御装置として役立つことができる。ばねの作動のメカニズムのためのモジュラーおよび独立フレームの設計を使うと、VS1シリーズ遮断器はKYN28- 12(24)のを使うと中間セットおよび固定開閉装置作動できる。これらの遮断器は手車の単位として両方に応じて固定したトラックを持つ取付けそしてアセンブリをある
適当な標準
1EC62271-100高圧開閉装置および制御ギヤ部分100:交流遮断器
二次回路
VS1シリーズ真空の遮断器は二次制御回路板のためのモジュール設計を採用する。メカニズムの電気関係は取り替えを促進し、信頼できる電気関係を保障する高級な自己締める物のプラグを用いる、
高性能油圧式緩衝器
高性能破損の緩衝は著しくこうして真空の断続器のふいごの部分的な終わる疲労による機械持久力の損失を避けることの破損の真空の遮断器の移動接触のオーバーシュートそしてはね返る広さを減らすことができ移動接触のオーバーシュートに起因する。はね返るとして移動接触の広さは、再点火減らないし、restrikeは転換のコンデンサー銀行テストの間にある
技術的な変数
| いいえ。 | 項目 | 単位 | 変数 | ||||||
| 1 | 評価される電圧 | KV | 12 | ||||||
| 2 | 評価される頻度 | Hz | 50/60 | ||||||
| 3 |
評価される絶縁材のレベル |
1min力頻度抵抗電圧（r. m. s） |
KV |
42 （の段階に地球phase-to-phase） 48 （隔離の間隔を渡って） |
|||||
| つける衝動抵抗電圧（ピーク）を |
75 （の段階に地球phase-to-phase） 85 （隔離の間隔を渡って） |
||||||||
|
4 |
評価される流れ |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000年 | ||||||
| 2000年 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 現在の評価される短絡の破損 |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | 評価される短時間の抵抗の流れ | 20 | 25 | 31.5 | 40 | ||||
| 7 | 評価される短絡の記号電流 | 50 | 63 | 80 | 100 | ||||
| 8 | 評価されるピーク抵抗の流れ | 50 | 63 | 80 | 100 | ||||
| 9 | 短絡の評価される持続期間 | s | 4 | ||||||
| 10 | 評価される作動順序 | O-0.3s-O/C-180s-O/C | |||||||
| 11 | 評価される短絡の流れの時の破損 | 時 | 30/20の時（40KA） | ||||||
| 12 | 機械持久力 | Ops | 20000 | ||||||
| 13 | 流れを壊す評価される単一のコンデンサー銀行 |
|
630 | ||||||
| 14 | 流れを壊す評価される続けてコンデンサー銀行 | 400 | |||||||
| 15 | 現在の二重地球の欠陥の破損 | 27.4 | |||||||
| 16 | 正当な最高の接触腐食 |
mm |
3 | ||||||
| 17 | 開いた接触間の整理 | 10±1 | |||||||
| 18 | 打撃に | 3.5±0.5 | |||||||
| 19 | 3-phase開閉の非同時性 |
氏
|
≤2 | ||||||
| 20 | 接触の完了の持続期間を跳ねなさい | ≤2 | |||||||
| 21 | 平均破損の速度（6mmを壊す瞬間） |
m/s
|
1.1±0.2 | ||||||
| 22 | 平均作成速度 | 0.8±0.2 | |||||||
| 23 | 時間の作成 |
氏
|
≤100 | ||||||
| 24 | 時間の破損 | ≤50 | |||||||
|
25 |
各段階主要な回路の抵抗 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 跳ね上がりの広さを壊す接触 | mm | ≤2 | ||||||
|
27 |
評価される作動の電圧 | 評価される作動の電圧（V） AC/DC |
V |
24* | 110 | 220 | |||
| 正常運営の電圧の規模 | 開始:電圧が30%の評価される電圧より低ければ65%-120%操作を開ける評価される電圧は、許可されない | ||||||||
| 28 | エネルギー蓄積 モーターの評価される電圧 | V | AC110/220、DC110/220 | ||||||
| 29 | エネルギー蓄積の時間 | S | ≤15 | ||||||
操作の安全
反maloperation錠の保護を使うと開閉装置のキャビネットではたらくこれらの遮断器はmalapert 「5保護」連結機能、回避およびオペレータの個人的な安全の保護を最大にすることを実現できる。
遮断器および埋まっているスイッチがばらばらの位置にあるときだけ遮断器のトラックはテスト位置からのサービス位置に悩まされるできる
遮断器は時だけサービス/テスト位置で閉めることができる。
遮断器によって遮断器がばらばらの位置にあるときだけ実現することができるトラックを悩まされるか、または悩ますことができない閉めた。
閉鎖した位置の遮断器はサービス位置からテスト位置への悩ますことができない。
遮断器は悩まされている間閉鎖する。
遮断器が閉鎖しているとき、最後の信号が取除かれた時機を得ているなければ内部反旅行の制御回路は多数にreclosingを断ち切る（任意）防ぐために最後の回路を。
電気最後の閉鎖が選ばれれば、遮断器は二次回路が力を提供しないか、または提供される力が場合閉まってない（任意）会わない錠の電磁石の正常運営に。
