商品の詳細:
|
| 電圧: | 12kV | 現在: | 1250A |
|---|---|---|---|
| 流れの破損: | 25kA | タイプ: | プルアウト |
| 原物: | 中国 | 製造所: | KNKONG |
| ハイライト: | VS1シリーズは遮断器に掃除機をかける,埋め込まれたポーランド人の真空の遮断器,モジュラーVCBの真空の遮断器 |
||

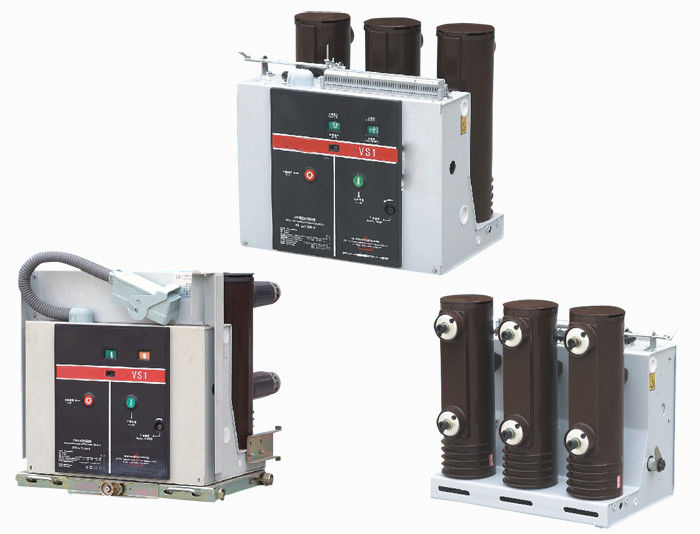

VCB 12KV 1250A VS1シリーズ真空の遮断器
電圧:12KV
現在:1250A
現在の破損:25KA
タイプ:プルアウト
プロダクト概観
VS1シリーズによって埋め込まれる棒。真空の遮断器は12kVの三相AC 50Hz屋内開閉装置に適当で、産業および採鉱の確立の変圧器のサブステーション装置のための保護そして制御装置として役立つことができる。ばねの作動のメカニズムのためのモジュラーおよび独立フレームの設計を使うと、VS1シリーズ遮断器はKYN28- 12(24)のを使うと中間セットおよび固定開閉装置作動できる。これらの遮断器は手車の単位として両方に応じて固定したトラックを持つ取付けそしてアセンブリをある
適当な標準
1EC62271-100高圧開閉装置および制御ギヤ部分100:交流遮断器
二次回路
VS1シリーズ真空の遮断器は二次制御回路板のためのモジュール設計を採用する。メカニズムの電気関係は取り替えを促進し、信頼できる電気関係を保障する高級な自己締める物のプラグを用いる、
技術的な変数
| いいえ。 | 項目 | 単位 | 変数 | ||||||
| 1 | 評価される電圧 | KV | 12 | ||||||
| 2 | 評価される頻度 | Hz | 50/60 | ||||||
| 3 |
評価される絶縁材のレベル |
1min力頻度抵抗電圧（r. m. s） |
KV |
42 （の段階に地球phase-to-phase） 48 （隔離の間隔を渡って） |
|||||
| つける衝動抵抗電圧（ピーク）を |
75 （の段階に地球phase-to-phase） 85 （隔離の間隔を渡って） |
||||||||
|
4 |
評価される流れ |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000年 | ||||||
| 2000年 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 現在の評価される短絡の破損 |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | 評価される短時間の抵抗の流れ | 20 | 25 | 31.5 | 40 | ||||
| 7 | 評価される短絡の記号電流 | 50 | 63 | 80 | 100 | ||||
| 8 | 評価されるピーク抵抗の流れ | 50 | 63 | 80 | 100 | ||||
| 9 | 短絡の評価される持続期間 | s | 4 | ||||||
| 10 | 評価される作動順序 | O-0.3s-O/C-180s-O/C | |||||||
| 11 | 評価される短絡の流れの時の破損 | 時 | 30/20の時（40KA） | ||||||
| 12 | 機械持久力 | Ops | 20000 | ||||||
| 13 | 流れを壊す評価される単一のコンデンサー銀行 |
|
630 | ||||||
| 14 | 流れを壊す評価される続けてコンデンサー銀行 | 400 | |||||||
| 15 | 現在の二重地球の欠陥の破損 | 27.4 | |||||||
| 16 | 正当な最高の接触腐食 |
mm |
3 | ||||||
| 17 | 開いた接触間の整理 | 10±1 | |||||||
| 18 | 打撃に | 3.5±0.5 | |||||||
| 19 | 3-phase開閉の非同時性 |
氏
|
≤2 | ||||||
| 20 | 接触の完了の持続期間を跳ねなさい | ≤2 | |||||||
| 21 | 平均破損の速度（6mmを壊す瞬間） |
m/s
|
1.1±0.2 | ||||||
| 22 | 平均作成速度 | 0.8±0.2 | |||||||
| 23 | 時間の作成 |
氏
|
≤100 | ||||||
| 24 | 時間の破損 | ≤50 | |||||||
|
25 |
各段階主要な回路の抵抗 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 跳ね上がりの広さを壊す接触 | mm | ≤2 | ||||||
|
27 |
評価される作動の電圧 | 評価される作動の電圧（V） AC/DC |
V |
24* | 110 | 220 | |||
| 正常運営の電圧の規模 | 開始:電圧が30%の評価される電圧より低ければ65%-120%操作を開ける評価される電圧は、許可されない | ||||||||
| 28 | エネルギー蓄積 モーターの評価される電圧 | V | AC110/220、DC110/220 | ||||||
| 29 | エネルギー蓄積の時間 | S | ≤15 | ||||||
