商品の詳細:
|
| 評価される電圧: | 12kV | 評価される流れ: | 630-1250A |
|---|---|---|---|
| 評価される頻度: | 50/60Hz | タイプ: | 負荷スイッチ箱 |
| OEM/ODM: | あなたのCDAのデッサンを共有しなさい | 原物: | 中国 |
| ハイライト: | 負荷スイッチ ガスは開閉装置を絶縁した,12KV RMUのガスによって絶縁される開閉装置,SF6ガスによって絶縁される開閉装置 |
||

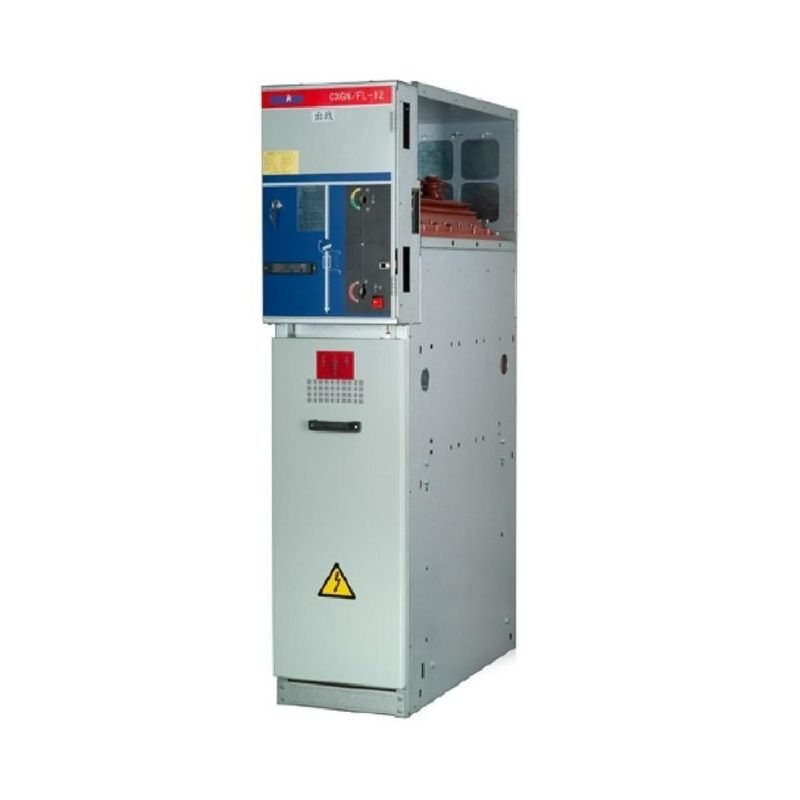

SF6 RMU HXGN15の負荷スイッチ・モジュール12KVのGI GB ISO IEC
製品紹介
概要
電源のキャビネットのための負荷スイッチは一般に高圧三相五線式キャビネットで一般に使用されるCモジュールと呼ばれる。
C-unitを呼んだ負荷スイッチ箱は母線、3場所の負荷/地球スイッチ、3場所の単一のばねの作動のメカニズムを、そこにである2独立した負荷スイッチ含み、地面、スイッチ操作の穴、負荷スイッチおよびスイッチの位置の徴候を埋めることは、包装、等の炉の電圧表示器を示す。
サービス環境
技術的なデータ
| いいえ。 | 項目 | 単位 | 変数 | |||
| 1 | 評価される電圧 | kV | 12 | 24 | 36 | |
| 2 | 評価される頻度 | Hz | 50/60 | |||
| 3 | 評価される流れ | 630 （1250*） | ||||
| 4 |
1min力の頻度 抵抗電圧 |
ぬれた | kV | 38 | 50 | 70 |
| 乾燥した | kV | 48 | 60 | 85 | ||
| 5 | 電光衝動抵抗電圧 | kV | 75 | 125/150 | 170 | |
| 6 | 現在の評価される短絡の破損（ピーク） | ka | 80 | 63 | 63 | |
| 7 | 評価される活動的な負荷および閉回路の破損の流れ | 63 | 50 | 50 | ||
| 8 | 評価される移動流れ | 1700 | 1200 | 1200 | ||
| 9 | 現在を作る評価される短絡（ピーク） | ka | 80 | 63 | 63 | |
| 10 | 満たす評価されるケーブル（ライン）流れを壊す |
50および10 50/10 |
||||
| 11 | 地絡で現在の電信料の破損 | 20 | 20 | 20 | ||
| 12 | 評価される抵抗の流れ（ピーク） | ka | 80 | 63 | 63 | |
| 13 | 短時間の抵抗の流れ（2s） | ka | 25 | 20 | 20 | |
| 14 | メカニズムの生命 | 時 | 5000 | 2000年 | 2000年 | |
注:短絡の破損およびピーク電流のために組合せとヒューズに基づかせている
任意部品:
電気作動AC 220/110V;DC 24/48/110/220V
補助接触5 5 NC
ヒューズのフル セット
FTUの通信用インタフェース
