商品の詳細:
|
| 評価の電圧: | 12kV | 評価の流れ: | 630-1250A |
|---|---|---|---|
| 評価の頻度: | 50/60Hz | 標準: | GB ISO IEC |
| OEM/ODM: | あなたのCDAのデッサン | 原物: | 中国 |
| ハイライト: | ガスはRMUの開閉装置を絶縁した,SF6 GI HXGN15-12 RMUの開閉装置,RMUの開閉装置12KV |
||

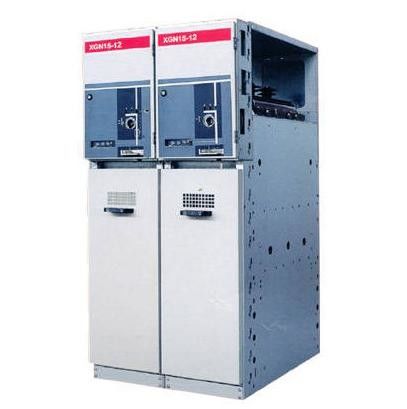

GB ISO 36KVのガスによって絶縁される開閉装置の中型の電圧リング主要な単位
SF6 RMU HXGN15シリーズ12KV GI GB ISO IEC
製品紹介
概要
このタイプの補強された構造のエポキシ樹脂貝に置いた二重開いた接触、3働位置および回転接触とのアークの消灯媒体としてSF6を使用してRMUの開閉装置。各ガス タンクは0.045Mpa SF6で満ちている前のヘリウム漏出検出に渡されなければならない（保障するために漏出を縦または水平に取付けることができる点検しなさい）。
サービス環境
技術的なデータ
| いいえ。 | 項目 | 単位 | 変数 | |||
| 1 | 評価される電圧 | kV | 12 | 24 | 36 | |
| 2 | 評価される頻度 | Hz | 50/60 | |||
| 3 | 評価される流れ | 630 （1250*） | ||||
| 4 |
1min力の頻度 抵抗電圧 |
ぬれた | kV | 38 | 50 | 70 |
| 乾燥した | kV | 48 | 60 | 85 | ||
| 5 | 電光衝動抵抗電圧 | kV | 75 | 125/150 | 170 | |
| 6 | 現在の評価される短絡の破損（ピーク） | ka | 80 | 63 | 63 | |
| 7 | 評価される活動的な負荷および閉回路の破損の流れ | 63 | 50 | 50 | ||
| 8 | 評価される移動流れ | 1700 | 1200 | 1200 | ||
| 9 | 現在を作る評価される短絡（ピーク） | ka | 80 | 63 | 63 | |
| 10 | 満たす評価されるケーブル（ライン）流れを壊す |
50および10 50/10 |
||||
| 11 | 地絡で現在の電信料の破損 | 20 | 20 | 20 | ||
| 12 | 評価される抵抗の流れ（ピーク） | ka | 80 | 63 | 63 | |
| 13 | 短時間の抵抗の流れ（2s） | ka | 25 | 20 | 20 | |
| 14 | メカニズムの生命 | 時 | 5000 | 2000年 | 2000年 | |
注:短絡の破損およびピーク電流のために組合せとヒューズに基づかせている
任意部品:
電気作動AC 220/110V;DC 24/48/110/220V
補助接触5 5 NC
ヒューズのフル セット
FTUの通信用インタフェース
