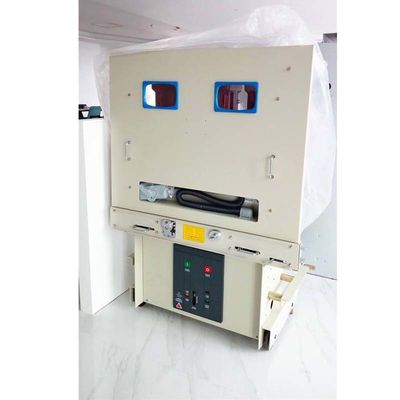

VS1-40.5T高圧VCBの屋内真空の遮断器40.5 KV

VS1-40.5Tのタイプ屋内高圧真空の遮断器の電気機器の供給

製品紹介

-40.5 （モジュラー タイプ）屋内真空の遮断器は40.5kVおよび三相AC 50Hzの評価される電圧の屋内高圧装置のために適している。それは負荷流れ、積み過ぎの流れおよび短絡として産業および採鉱企業、発電所およびサブステーションとして使用することができる。現在の使用のために、それは頻繁な操作のために適している。

構造の特徴

1. 信頼できるモジュラーばねの作動のメカニズム:ばねの作動のメカニズムのレイアウトは手動貯えるエネルギーおよび電気貯えるエネルギーの機能があるup-down様式である、;小型、よく全面的な剛さおよび性能

2. 袖の構造（VS1-40.5）:主要な回路の部屋を消す真空は閉鎖した絶縁のドラムの中にある;絶縁のドラムの材料は信頼できる機械および電気特性があるエポキシ樹脂である。高度APGのプロセス鋳造物を使用して、絶縁のドラムにサポートおよび中間期および相対的な絶縁材の効果の役割がある

3. 内部に閉じ込められた棒の構造（VS1-40.5E）:伝導性回路は固体カプセル封入の棒を採用する;高度APGプロセス鋳造物を使用して、真空の断続器を置けばエポキシ材料と内部に閉じ込められる他の部品の（第一次回路のために）固体は主要な回路モジュールを作る。の外の内部によってそして二重スカートの設計、棒に大きい表面漏れ間隔、高い機械強さ、高い部分の正確さ、少数の部品、二次調節および小さい重ね合わせられた表面のような特徴がない

4. 標準的なオンオフ機能モジュール:2つの機能モジュールを含んでいるモジュール設計のばねのメカニズム、:閉まり、開始;それに便利な維持、速い取り替えおよび短い保全時間の特徴がある;保守作業を減らすことができる最後および破損モジュールを取り替えた後全体の遮断器の作動のメカニズムのための再調整無し、

5. 手車の互換性および適応性、設置サイズおよびZN85、VD4および他のプロダクトよくしなさい;強い破損の能力、長い耐用年数

正常なサービス状態

1. 周囲温度:-15℃-+40℃は、平均温度24時間の35℃より多くではない
2. 海水位の上の高さ:≤1000m;
3. 相対湿度:日の平均湿気は95%以下あるべきではない;月の平均湿気は90%以下あるべきではない;
4. 飽和蒸気圧力:日の平均圧力は2. 2kPaが、月の平均湿気もっとよりl.8kPaあるべきではない以上べきである;
5. 環境条件:それは塵、煙、化学腐食、可燃性ガスおよび塩の発煙の汚染なしに場所に取付けられているべきである。

VS1-40.5/Eの技術的な変数

機械特性変数
