商品の詳細:
|
| 評価の電圧: | 33KV | 現在の定格: | 2000A |
|---|---|---|---|
| 評価の頻度: | 50Hz | Standerds: | IEC GB |
| OEM/ODM: | 利用できる | 製造所: | KNKONG |
| ハイライト: | 2000A開閉装置の電気パネル,KYN61A IECの中型の電圧開閉装置,2000A IECの中型の電圧開閉装置 |
||

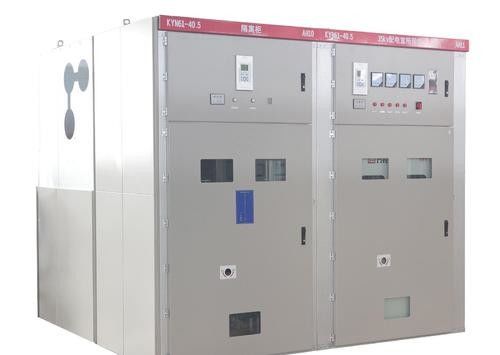

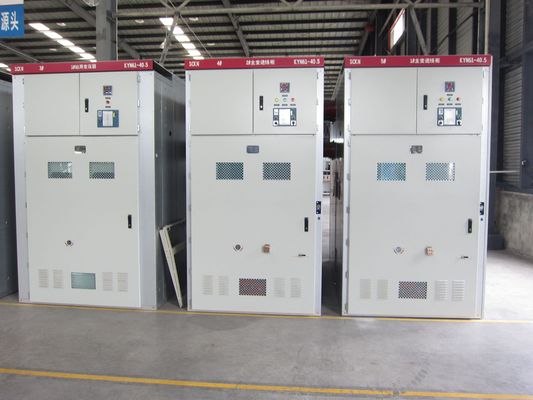

製品紹介
労働環境:
a) 温度:-25℃~+40℃
b) 湿気:月例平均95%;毎日の平均90%。
c) 高度≤2500m
d) 外見上腐食性および可燃性ガス、蒸気、等によって汚されない周囲の空気。
e) 頻繁で激しい振動無し。
技術的なデータ
| 項目 | 単位 | データ | |
| 評価の電圧 | KV | 40.5 | |
| 評価の頻度 | Hz | 50 | |
| 評価の流れ | 1250,1600,2000 | ||
| 流れを壊す評価の短絡 | KA | 25,31.5 | |
| 評価作る流れ（ピーク）を | KA | 63,80 | |
| 4s熱安定性の流れ | KA | 25,31.5 | |
| 評価の動的流れ（ピーク） | KA | 63,80 | |
| 評価の絶縁材のレベル | 1min力頻度抵抗電圧（r.m.s） | KV | 95 |
| 電光衝動抵抗電圧（ピーク） | KV | 185 | |
| 開いたギャップ（r.m.s）を渡る1min力の頻度電圧 | KV | 118 | |
| 開いたギャップ（ピーク）を渡る電光衝動抵抗電圧 | KV | 215 | |
| エンクロージャの保護クラス |
エンクロージャIP4X、 コンパートメントIP2X間 |
||
| エンクロージャ次元（Width*Depth*Height） | mm | 1400*2800*2600 1600*2800*2600 |
|
| タイプの遮断器 | VCB:ZN85-40.5 SF6遮断器 |
||
*Note:順序の開閉装置は顧客によってSLD （一方通行の図表）を提供するべきである
主要なコンポーネントの特徴:
VS1-40.5屋内真空の遮断器
電圧:40.5kV
現在:630 1250 1600の2000 2500A
流れを壊す短絡:20 25 31.5KA
機械生命:20,000回
KNKONG VS1-40.5の技術的なデータ
| 項目 | 単位 | 日付 |
| 評価される電圧 |
KV |
40.5 |
| 評価される短時間力頻度抵抗電圧（1min） | 95 | |
| 評価される電光衝動抵抗電圧（ピーク） | 185 | |
| 評価されるfreq | Hz | 50/60 |
| 評価される流れ | 1250 1600 2000 2500 4000 | |
| 評価される短絡のドロップアウトの流れ | KA | 25 31.5 |
| 評価される短時間の抵抗の流れ | 25 31.5 | |
| 評価される短時間の絶え間ない時間 | s | 4 |
| 評価されるピーク抵抗の流れ | KA | 63 80 |
| 評価される短絡の完了の流れ | 63 80 | |
| 評価されるコンデンサー銀行ドロップアウトの流れを続けて選抜しなさい | 630/400 | |
| 開始時間（評価されるボルト。） | 氏 | 35~60 |
| 閉鎖時（評価されるボルト。） | 50~100 | |
| 機械生命 | 時 | 20000 |
| 評価される短いドロップアウトの流れのための評価される壊れ目の時間 | s | 20 |
| 評価される操作の電圧 | V | AC110/220 DC110/220 |
| モーターを貯える力の評価される流れ | W | 230 |
| 平均開始速度 | m/s | 1.6~2.0 |
| 平均最後の速度 | 0.5~0.8 | |
| 評価される操作のプロシージャ |
開始0.3s最後 開始180s最後の開始 |
電気Knkongは10年間以上国際市場に33KV開閉装置を提供した。
