商品の詳細:
|
| 評価の電圧: | 40.5 KV | 現在の定格: | 630/1250/1600/2000/2500A |
|---|---|---|---|
| 評価の頻度: | 50Hz | Standerds: | CCC、ISO9001のセリウム、CB、IEC60898 |
| OEM/ODM: | 利用できる | ||
| ハイライト: | 20KA屋内VCB,屋内VCBの遮断器,20KA VCBの遮断器 |
||

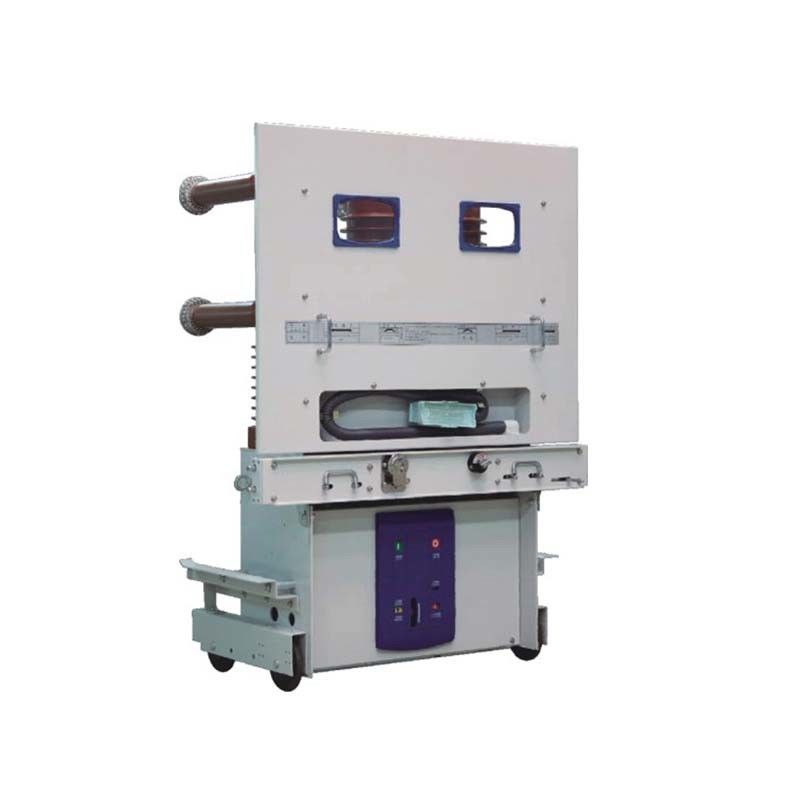

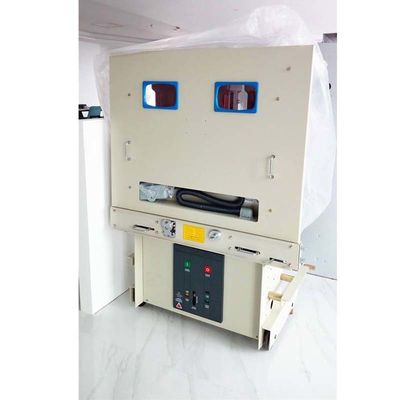

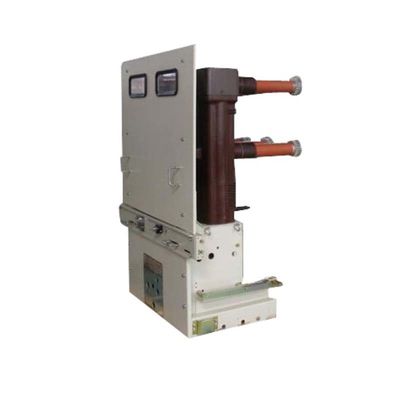

屋内VCBの袖か埋め込まれた棒12-40.5KV、三相50HZ 400/630A、AC/DC 110/220V CCC、ISO9001のセリウム、CB、IEC60898
製品紹介
構造の特徴
1. 信頼できるモジュラーばねの作動のメカニズム:ばねの作動のメカニズムのレイアウトは手動貯えるエネルギーおよび電気貯えるエネルギーの機能があるup-down様式である、;小型、よく全面的な剛さおよび性能
2. 袖の構造（VS1-40.5）:主要な回路の部屋を消す真空は閉鎖した絶縁のドラムの中にある;絶縁のドラムの材料は信頼できる機械および電気特性があるエポキシ樹脂である。高度APGのプロセス鋳造物を使用して、絶縁のドラムにサポートおよび中間期および相対的な絶縁材の効果の役割がある
3. 内部に閉じ込められた棒の構造（VS1-40.5E）:伝導性回路は固体カプセル封入の棒を採用する;高度APGプロセス鋳造物を使用して、真空の断続器を置けばエポキシ材料と内部に閉じ込められる他の部品の（第一次回路のために）固体は主要な回路モジュールを作る。の外の内部によってそして二重スカートの設計、棒に大きい表面漏れ間隔、高い機械強さ、高い部分の正確さ、少数の部品、二次調節および小さい重ね合わせられた表面のような特徴がない
4. 標準的なオンオフ機能モジュール:2つの機能モジュールを含んでいるモジュール設計のばねのメカニズム、:閉まり、開始;それに便利な維持、速い取り替えおよび短い保全時間の特徴がある;保守作業を減らすことができる最後および破損モジュールを取り替えた後全体の遮断器の作動のメカニズムのための再調整無し、
5. 手車の互換性および適応性、設置サイズおよびZN85、VD4および他のプロダクトよくしなさい;強い破損の能力、長い耐用年数
正常なサービス状態
| 高度 | ≤1000m | |
| 周囲温度 | 最高 | +40℃ |
| 分 | -15℃ | |
|
包囲された湿気: 最高平均湿気 |
24時間≤95% | |
| 1か月≤90% | ||
| 最高の水蒸気圧力 | ≤2.2kpa 24時間の | |
| 1か月≤1.8kpa | ||
周囲の空気に塵の煙の明らかな汚染が、腐食性か可燃性ガス、蒸気またはスモッグない
VS1-40.5/Eの技術的な変数
| いいえ。 | 項目 | 単位 | 変数 |
| 1 | 評価される電圧 | KV | 40.5 |
| 2 | 評価される頻度 | Hz | 50 |
| 3 | 評価される力の頻度抵抗voltage/1分 | KV | 95 |
| 4 | 評価される電光衝動抵抗電圧 | KV | 185 |
| 5 | 評価される流れ | 630 1250 1600 2000 2500 | |
| 6 | 現在の評価される短絡の破損 | KA | 20 25 31.5 |
| 7 | 評価される短時間の抵抗の流れ | KA | 20 25 31.5 |
| 8 | 評価される短絡の記号電流 | KA | 50 63 80 |
| 9 | 流れの抗の評価されるピーク値 | KA | 50 63 80 |
| 10 | 短絡の評価される持続期間 | s | 4 |
| 11 | 評価される作動順序 | O 0.3s CO 180s CO | |
| 12 | 時間の破損 | 氏 | ≤80 |
| 13 | 機械持久力 | 時 | 10000 |
| 14 | 流れを壊す評価される単一のコンデンサー銀行 | 400/630 | |
| 15 | 現在の破損の時を壊す評価される短絡 | 時 | 30 |
| 16 | サイズ（length*width*high） | mm | 1246*1700*905 |
| 17 | エネルギー蓄積 モーターの評価される電圧 | V | AC110/220、DC110/220 |
| 18 | 重量 | Kg | 466 |
機械特性変数
| いいえ。 | 項目 | 単位 | 変数 |
| 1 | 開いた接触間の整理 | mm | 18±2 |
| 2 | 打撃に | 3.5~4 | |
| 3 | エネルギー蓄積 モーターの評価される力 | W | 230 |
| 4 | エネルギー蓄積の時間 | s | ≤15 |
| 5 | 接触の完了の持続期間を跳ねなさい |
氏 |
≤3 |
| 6 | 3-phase開閉の非同時性 | ≤2 | |
| 7 | 時間の破損 | ≤70 | |
| 8 | 時間の作成 | ≤90 | |
| 9 | 壊れ目ブレーキ跳ね上がり | m | ≤3 |
| 10 | 平均破損の速度 | m/s | 1.7±0.3 |
| 11 | 平均作成速度 | 0.7±0.3 |
