商品の詳細:
|
| タイプ: | オイル | ラジオ: | 10/0.4KV |
|---|---|---|---|
| 容量: | 30-1600KVA | 頻度: | 50/60Hz |
| OEM/ODM: | 電子メールによる照会 | 製造所: | KNKONG |
| ハイライト: | 500KVAオイルによって浸される変圧器,GB/T1094 200 KVAの変圧器,KNKONG 500 KVAの変圧器 |
||

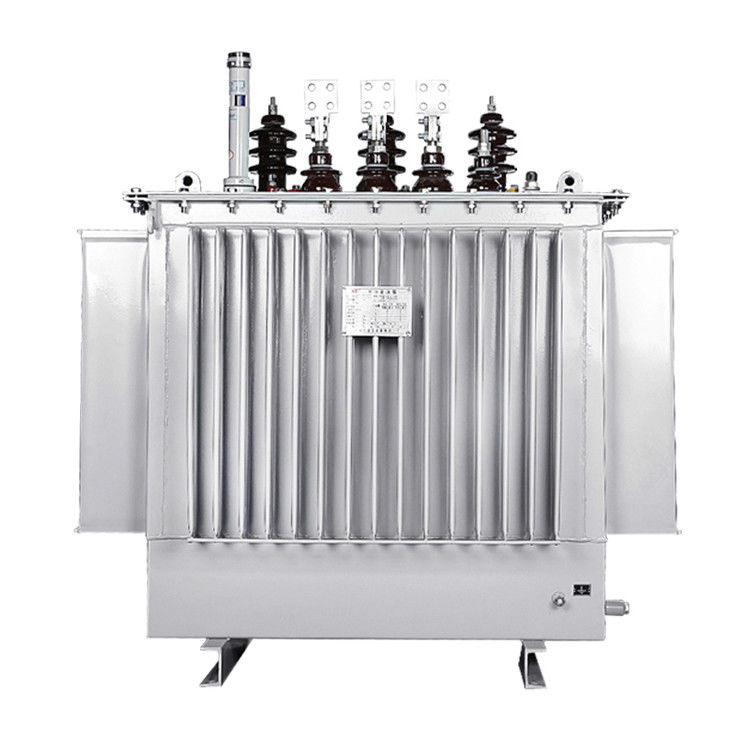

KNKONG GB/T1094 200KVA 500KVAのオイルによって浸される変圧器
S11 Oil-Immersed変圧器
製品紹介
プロダクト標準
電源変圧器のためのGB1094.1-2013一般ルール
GB1094.2-2013電源変圧器の温度の上昇
電源変圧器のGB1094.3-2003絶縁材のレベルそして絶縁試験
GB1094.5-2008電源変圧器は短絡の機能に抗する
GB/T1094.10-2003電源変圧器-部10:騒音レベルの決定
GB/T25446-2010オイルは無定形の合金の中心の配分の変圧器の技術的な変数および条件を浸した
条件
1. 正常な環境の状態:高度は1000mを超過しない;
2。最も高い周囲温度+40の°C、最も低い-25 °C;
3.特別な環境のための条件:1000m上の高度;
4。命令する場合の）最も高い周囲温度+40の°C、最も低い-45 °C. （詳細な説明;
5.設置場所:腐食性のガス無し、明らかな土の環境無し;
注:一致した条件に従って、ユーザーに使用の特別条項の下でプロダクトを与えるため。
構造特徴
鉄心:鉄心の磁気材料は無定形の合金を使用する。無定形の合金に結晶構造がないし、柔らかい磁気特徴があるので、ヒステリシス ループの区域は非常に狭いの磁化
力は小さい、電気抵抗は高く、渦電流の損失は小さい、従ってこの材料から成っている変圧器の正価格販売損失そして正価格販売流れは使用される。非常に低い。中心は同じ平面の4つの別々の中心フレームで構成される
3 phasefiveコラムのタイプを形作るため。それはアニールされなければ長方形の横断面の形の交差障壁の接合箇所がなければならない。
コイル:銅のコンダクターとの低電圧の巻上げの（160kVAまたはより少なく）使用に加えて、銅ホイルから成っていた円柱構造はisgenerally使用した;高圧巻上げは巻くアンペア配分および磁束の漏出のバランスをとるのに多層の円柱構造を使用する。高圧および低電圧の巻上げはワイヤー張力装置とともに長方形のコイルを形作るために傷ついてコイルは熱押し、巻上げおよび機能の機械強さを高めるために短絡に抗する形成によって凝固する。
オイル タンク:それは美しい全シーリングおよび手入れ不要の波形の構造を採用する。高度のオイル タンクの生産技術によって、それは厳密な圧力を経る。
10KV-S11オイル変圧器の主要な技術的なデータ
| 評価される容量 （KVA） |
高い 電圧 （KV） |
叩くこと 範囲 |
低速 電圧 （KV） |
頻度 （Hz） |
関係 記号 |
正価格販売損失 （w） |
負荷損失 （w） |
正価格販売流れ （%） |
騒音レベル （dB） |
短絡 インピーダンス（%） |
ゲージ x B （mm X mm） |
次元 L*W*H （mm） |
重量（KG） |
| 30 | 6 6.3 6.6 10 10.5 11 |
±5% ±2X 2. 5% |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 |
3430 |
