商品の詳細:
|
| 電圧: | 12kV | 現在: | 630-2000A |
|---|---|---|---|
| 流れの破損: | 20-25KA | タイプ: | 固定される |
| 段階の間隔: | 205-310 | ブランド: | KNKONG |
| ハイライト: | 25KAは遮断器を修理した,遮断器の間隔をあける205段階,12KVは遮断器を修理した |
||
固定遮断器を壊す25KAの間隔をあける205段階
電圧:12KV
現在:630-2000A
現在の破損:20KA
タイプ:固定される
段階の間隔:205-310

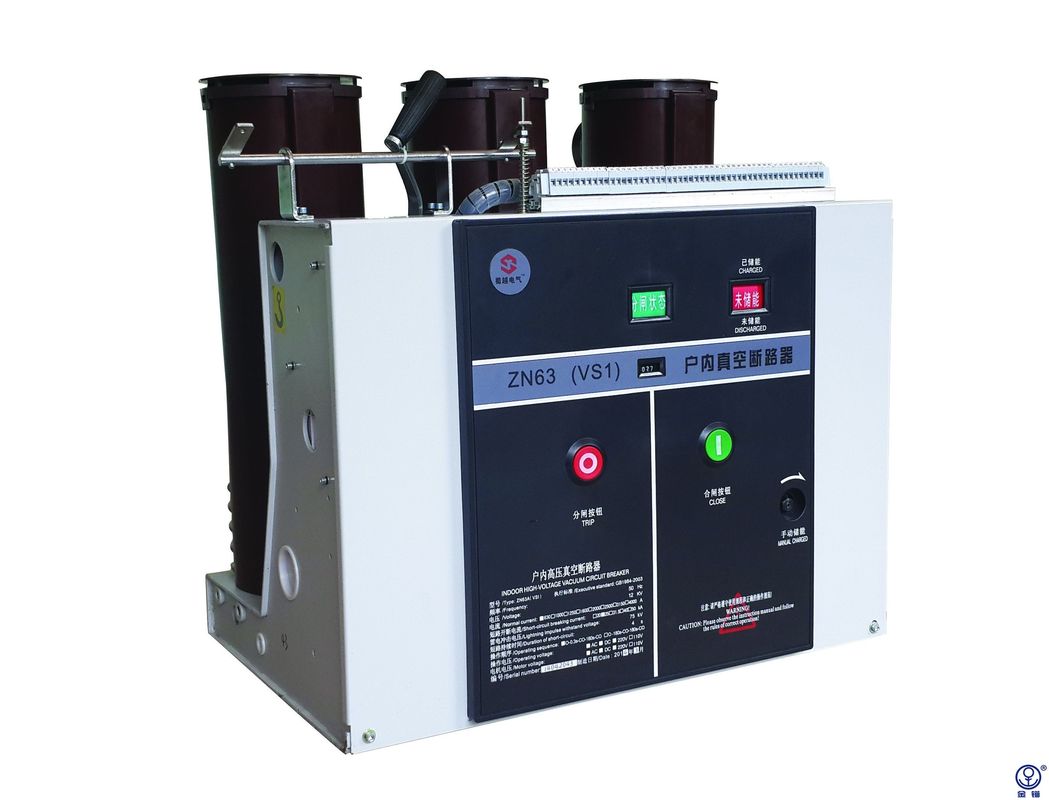

プロダクト概観
VS1シリーズ遮断器は高度の設計思想にKnkongによって独自に基づいていた発達する;それは取付け、維持、テストおよび操作のために容易であるモジュール方式にされたメカニズムを採用する。慣習的なVS1遮断器と比較して。それはより高い操作の安定性、より高い安全および延長耐用年数を特色にする。プロダクトは力、エネルギー、石油化学工学、冶金学、製造、交通、建物および環境保護、また大規模な企業および国民のキー・プロジェクトのような企業で広く加えられる配分組織満たすことができるおよび12kvおよび24kV送電の適用のための顧客需要を。
VS1シリーズ遮断器は安定性が高く、高い信頼性を特色にする
メカニズムの点では、VS1シリーズ真空の遮断器は伝達部品に特別な最適化を与えられる。モジュラーばねのメカニズムに便利な維持、短いパワー維持、部品の高い多様性としてそのような利点があり、技術的な変数を非常に改善し、より多くの優秀な性能を提供する真空の断続器とのよりよい両立性を自慢する。
正常なサービス状態
| 高度 | ≤1000m | |
| 周囲温度 | 最高 | +40℃ |
| 分 | -15℃ | |
|
包囲された湿気: 最高平均湿気 |
24時間≤95% | |
| 1か月≤90% | ||
| 最高の水蒸気圧力 | ≤2.2kpa 24時間の | |
| 1か月≤1.8kpa | ||
太陽放射は僅かである。開閉装置および制御ギヤの外部からの振動は僅かである。周囲の空気に塵の煙の明らかな汚染が、腐食性か可燃性ガス、蒸気またはスモッグない
福祉業務の状態
特別な作動条件は製造業者によって同意されるべきで、ユーザーは各々の特別な作動条件について製造業者先立って相談されなければならない:
1000m上の場所の高度
- 空気の絶縁耐力の減少を可能にしなさい
- または会うプラトーのタイプ遮断器は発注されるべきである
対応する絶縁材の条件。
増加された周囲温度
- 現在の収容量は減る
- 熱放散に付加的な換気を提供しなさい
他の考察はIEC 62271-1のセクション2.2に従って製造業者と相談されるべきである
VS1シリーズ遮断器は安定性が高く、高い信頼性を特色にする
メカニズムの点では、VS1シリーズ真空の遮断器は伝達部品に特別な最適化を与えられる。モジュラーばねのメカニズムに便利な維持、短いパワー維持、部品の高い多様性としてそのような利点があり、技術的な変数を非常に改善し、より多くの優秀な性能を提供する真空の断続器とのよりよい両立性を自慢する。
技術的な変数
| いいえ。 | 項目 | 単位 | 変数 | ||||||
| 1 | 評価される電圧 | KV | 12 | ||||||
| 2 | 評価される頻度 | Hz | 50/60 | ||||||
| 3 |
評価される絶縁材のレベル |
1min力頻度抵抗電圧（r. m. s） |
KV |
42 （の段階に地球phase-to-phase） 48 （隔離の間隔を渡って） |
|||||
| つける衝動抵抗電圧（ピーク）を |
75 （の段階に地球phase-to-phase） 85 （隔離の間隔を渡って） |
||||||||
|
4 |
評価される流れ |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000年 | ||||||
| 2000年 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 現在の評価される短絡の破損 |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | 評価される短時間の抵抗の流れ | 20 | 25 | 31.5 | 40 | ||||
| 7 | 評価される短絡の記号電流 | 50 | 63 | 80 | 100 | ||||
| 8 | 評価されるピーク抵抗の流れ | 50 | 63 | 80 | 100 | ||||
| 9 | 短絡の評価される持続期間 | s | 4 | ||||||
| 10 | 評価される作動順序 | O-0.3s-O/C-180s-O/C | |||||||
| 11 | 評価される短絡の流れの時の破損 | 時 | 30/20の時（40KA） | ||||||
| 12 | 機械持久力 | Ops | 20000 | ||||||
| 13 | 流れを壊す評価される単一のコンデンサー銀行 |
|
630 | ||||||
| 14 | 流れを壊す評価される続けてコンデンサー銀行 | 400 | |||||||
| 15 | 現在の二重地球の欠陥の破損 | 27.4 | |||||||
| 16 | 正当な最高の接触腐食 |
mm |
3 | ||||||
| 17 | 開いた接触間の整理 | 10±1 | |||||||
| 18 | 打撃に | 3.5±0.5 | |||||||
| 19 | 3-phase開閉の非同時性 |
氏
|
≤2 | ||||||
| 20 | 接触の完了の持続期間を跳ねなさい | ≤2 | |||||||
| 21 | 平均破損の速度（6mmを壊す瞬間） |
m/s
|
1.1±0.2 | ||||||
| 22 | 平均作成速度 | 0.8±0.2 | |||||||
| 23 | 時間の作成 |
氏
|
≤100 | ||||||
| 24 | 時間の破損 | ≤50 | |||||||
|
25 |
各段階主要な回路の抵抗 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 跳ね上がりの広さを壊す接触 | mm | ≤2 | ||||||
|
27 |
評価される作動の電圧 | 評価される作動の電圧（V） AC/DC |
V |
24* | 110 | 220 | |||
| 正常運営の電圧の規模 | 開始:電圧が30%の評価される電圧より低ければ65%-120%操作を開ける評価される電圧は、許可されない | ||||||||
| 28 | エネルギー蓄積 モーターの評価される電圧 | V | AC110/220、DC110/220 | ||||||
| 29 | エネルギー蓄積の時間 | S | ≤15 | ||||||
